Die Möglichkeit, 3D-CAD-Modelle unterwegs zu betrachten und zu bearbeiten, wird in der modernen Ingenieurs- und Designwelt immer wichtiger. Für viele Fachleute ist eine robuste 3d Cad Android Lösung unerlässlich, um Projekte zu überprüfen, Kundenentwürfe zu präsentieren oder technische Details auch außerhalb des Büros zu analysieren. Hier kommt CAD Assistant ins Spiel: Eine leistungsstarke und plattformübergreifende Anwendung, die speziell für diese Anforderungen entwickelt wurde und eine intuitive Handhabung auf mobilen Geräten wie Android-Tablets und -Smartphones ermöglicht. Diese Software revolutioniert die Art und Weise, wie Sie mit komplexen 3D-Daten interagieren, und bietet eine Fülle von Funktionen, die weit über das bloße Betrachten hinausgehen.
CAD Assistant: Eine vielseitige Plattform für 3D-Modelle
CAD Assistant ist eine fortschrittliche Software, die auf Open-Source-Bibliotheken wie Open CASCADE Technology, Qt, FreeType und FreeImage basiert. Dies ermöglicht eine hohe Kompatibilität und die Unterstützung einer breiten Palette offener Formate für CAD- und Mesh-Daten. Zu diesen Formaten gehören wichtige Industriestandards wie STEP, IFC, IGES, BREP, glTF, JT, PLY, STL, OBJ und 3DM. Darüber hinaus unterstützt die Anwendung weitere Dateiformate wie DXF, SAT (ACIS) und XT (Parasolid), was sie zu einem äußerst flexiblen Werkzeug für unterschiedlichste Anwendungsbereiche macht. Durch die Nutzung bewährter Open-Source-Technologien gewährleistet CAD Assistant nicht nur Stabilität, sondern auch eine kontinuierliche Weiterentwicklung und Anpassung an neue Standards.
Wir möchten CAD Assistant gemeinsam noch nützlicher und funktionaler gestalten. Bitte nehmen Sie an unserer UX-Umfrage teil und wählen Sie die Funktionen aus, die Ihnen für Ihre täglichen Aufgaben fehlen. Es dauert nur 3 Minuten Ihrer Zeit. Starten Sie die Umfrage
Kernfunktionen für die 3D-Modellbetrachtung und -Konvertierung
Die Grundfunktionalität von CAD Assistant basiert auf der XDE-Komponente von Open CASCADE Technology (OCCT), einer führenden Open-Source-Entwicklungsplattform für 3D-CAD/CAM/CAE.
Umfassende Unterstützung von Dateiformaten
Neben den genannten Formaten wird der Import zusätzlicher Mesh-Dateiformate durch die Bibliotheken Open Asset Import (COLLADA, 3DS, FBX, BLEND) und openNURBS (3DM) unterstützt. Dies stellt sicher, dass Anwender nahezu jedes gängige 3D-Modell direkt in CAD Assistant öffnen können, sei es für die schnelle Ansicht oder für detailliertere Analysen. Die breite Formatunterstützung eliminiert Kompatibilitätsprobleme und macht CAD Assistant zu einem unverzichtbaren Werkzeug für jeden, der regelmäßig mit verschiedenen 3D-Modelltypen arbeitet.
CAX-IF Testmodell im CAD Assistant für Android
Intuitive Baugruppenansicht und Objektinspektion
Die Baugruppenstruktur eines Modells lässt sich über den Baum-Browser navigieren, der die Namen der Teile und ihrer Instanzen in der Baugruppe (falls vorhanden) anzeigt. Baugruppenkomponenten können bei Bedarf ausgeblendet oder angezeigt werden, um das Modell detailliert zu inspizieren. Ausgewählte Unterbaugruppen oder Teile können nach ihren Eigenschaften abgefragt werden, einschließlich Namen, Produktinformationen sowie geometrischen Werten wie Fläche, Volumen und Schwerpunkt. Diese Funktion ist besonders wertvoll für Ingenieure und Designer, die komplexe Baugruppen analysieren und einzelne Komponenten schnell identifizieren möchten.
Eigenschaften eines ausgewählten Teils im CAD Assistant
Flexible Exportmöglichkeiten
Dieser CAD-Dateireader kann Modelle in neutrale Formate (STEP, IGES, glTF, OBJ, PLY, STL) oder interne OCCT-Formate (BRep, XBF) speichern. Dies bietet Anwendern die Flexibilität, Modelle für die Weiterverarbeitung in anderen CAD-Systemen oder für die Archivierung in einem standardisierten Format zu exportieren, was den Datenaustausch erheblich vereinfacht.
Visualisierung von Mesh-Daten mit zugeordneten Größen
Das Betrachten von Mesh-Modellen mit zugehörigen Daten ist eine zusätzliche Funktionalität, die in CAD Assistant integriert ist. Mesh-Daten können aus PLY-Dateien gelesen werden. Dieses Format wurde aufgrund seiner Einfachheit und Fähigkeit ausgewählt, Daten, die mit Mesh-Knoten und -Elementen verbunden sind, zu speichern. Wenn Sie ein durch Mesh dargestelltes Modell in Ihrer Anwendung haben, kann es einfach im PLY-Format gespeichert und auf einem Tablet betrachtet werden. Zusätzliche Daten (RGB-Farbe oder skalare Werte) können jedem Polygon oder Knoten hinzugefügt werden.
CAD Assistant ermöglicht es Ihnen, jedes Mesh in den Modi Drahtgitter, schattiert und Shrink zu betrachten. Wenn ein Mesh zugeordnete Farb- oder skalare Daten enthält, können diese mit Elementen angezeigt werden, die entsprechend der ausgewählten Größe eingefärbt sind. Für skalare Größen wird eine Farbskala angezeigt, die Steuerelemente zur Eingrenzung des angezeigten Farbbereichs bietet, falls eine detailliertere Inspektion der Daten erforderlich ist. Dies ist besonders nützlich für die Analyse von Simulationsergebnissen oder für die Darstellung von Materialeigenschaften direkt auf dem Modell.

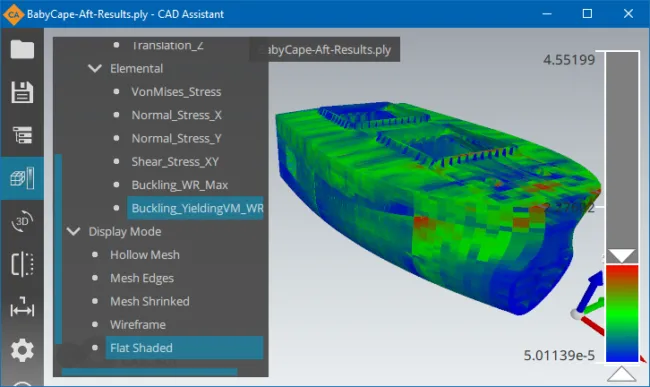

Ergebnisse der Festigkeitsanalyse eines Massengutfrachters (mit freundlicher Genehmigung von RINA S.p.A.)
CAD Assistant unterstützt verschiedene Anzeigemodi zur Analyse der Mesh-Struktur, Materialeigenschaften und zur Abbildung verschiedener Größen, darunter:
- Hollow Mesh (Drahtgitter des Meshes)
- Mesh Edges (Drahtgitter des Meshes über Schattierung)
- Mesh Shrinked (schattiertes Mesh mit Lücken zwischen den Dreiecken)
- Wireframe (Topologiekanten)
- Flat Shaded (schattiert mit flachen Normalen zu den Dreiecken)
- Smoothly Shaded (Standard)
- Shaded with Edges (schattiert mit Topologiekanten)
Textur-Maps, die im Dokument verfügbar sind, können einzeln für die Materialdiagnose aktiviert werden. Diese detailreichen Visualisierungsoptionen bieten Anwendern umfassende Werkzeuge zur visuellen Analyse ihrer 3D-Modelle.
Geschrumpfte Mesh-Darstellung im CAD Assistant
Erweiterter CAD-Modellimport durch kommerzielle Komponenten
Weitere 3D-Dateiformate werden durch die kommerziellen XDE-Komponenten von Open Cascade bereitgestellt. Der Datenimport, der durch diese kommerziellen Komponenten von Open Cascade ermöglicht wird, ist in CAD Assistant mit einer Einschränkung verfügbar: ein untersagter Modell-Export/-Konvertierung. Modelle sind mit vollständiger Struktur ohne Modellgröße oder andere Begrenzungen zugänglich. Dies erweitert die Kompatibilität von CAD Assistant erheblich und ermöglicht den Zugriff auf eine noch größere Vielfalt von CAD-Daten.
Optimierte Bedienung und erweiterte Werkzeuge
CAD Assistant ist für Geräte mit Multi-Touch-Bildschirm optimiert und bietet eine intuitive Manipulation der Ansicht durch Fingergesten, was die Nutzung auf 3d cad android Geräten besonders effizient macht:
Multi-Touch-Steuerung für mobile Geräte
- Auswählen eines Baugruppenteils durch einmaliges Tippen
- Anpassen des Modells/der Auswahl an das Fenster durch doppeltes Tippen
- Drehen mit einem Finger
- Schwenken oder Zoomen mit zwei Fingern
Standardansichten und Einstellungen
Der View Cube und das Kontextmenü bieten Aktionen zum Anpassen eines Modells an das Fenster und eine Auswahl an Standardansichten. Ein Einstellungs-Untermenü ermöglicht den Zugriff auf Viewer- und Anwendungsoptionen, Dateiinformationen und das Nachrichtenprotokoll. Die Funktion der Clipping Planes (Schnittebenen) ermöglicht den Zugriff auf innere Modelldetails, was für die Analyse komplexer Strukturen unerlässlich ist.

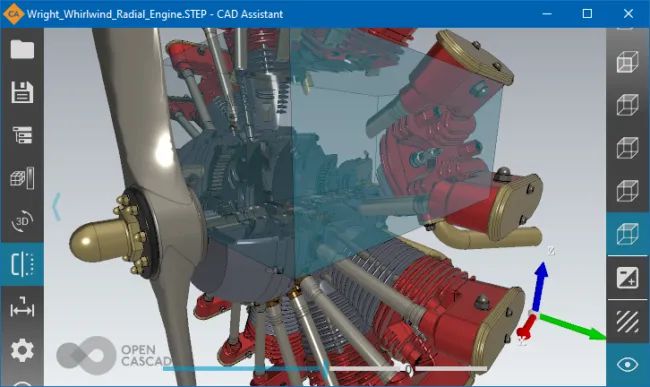

Clipping Box im CAD Assistant
Materialeditor und PBR-Rendering
Der Materialeditor ermöglicht die einfache Modifizierung von Eigenschaften bestehender Materialien (aus Stücklisten innerhalb des importierten Dokuments) sowie die Definition neuer Materialien und deren Zuweisung zu ausgewählten Objekten. CAD Assistant unterstützt die Anzeige gängiger (Blinn-Phong) Materialien sowie PBR-Metallic-Roughness-Materialien (definiert durch das glTF 2.0-Format), einschließlich Farb-, Metall-Rauheits-, Emissive-, Normal- und Occlusion-Textur-Maps. Dies ermöglicht eine realistische Darstellung von Materialien direkt in der Anwendung.
CAD Assistant enthält auch eine interaktive, GPU-beschleunigte Path Tracing Rendering Engine für globale Beleuchtung, um fotorealistische Screenshots auf Desktop-Plattformen zu erstellen.

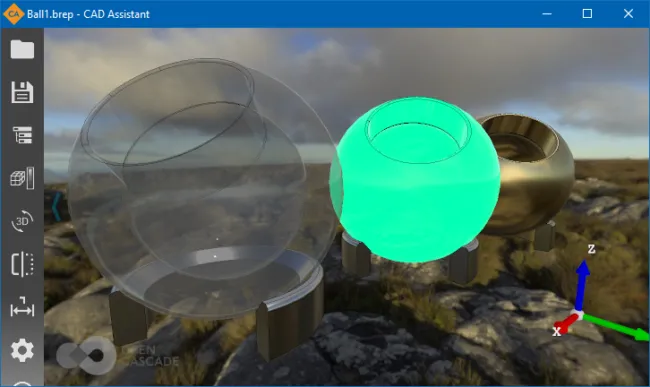

Approximiertes PBR-Metallic-Roughness (oben) vs. Path Tracing (unten) Renderer im CAD Assistant
Materialeditor im CAD Assistant
Nahtlose Systemintegration
CAD Assistant ist in das Betriebssystem integriert, sodass Anwendungen, die Dateiverknüpfungen unterstützen, es zum Öffnen relevanter Dateitypen starten. Sie können beispielsweise eine per E-Mail gesendete STEP-Datei öffnen, indem Sie auf den Anhang in Ihrem Mail-Client tippen. Der Dialog zum Speichern von Dateien ermöglicht das Speichern des aktuellen Modellbildes im PNG-Format. Wenn “Mail” als Zielverzeichnis ausgewählt ist, wird der Mail-Client automatisch mit der gespeicherten Datei als Anhang gestartet.
Verfügbarkeit und bekannte Herausforderungen
CAD Assistant ist derzeit für folgende Plattformen verfügbar:
- Windows-Plattform 10 / 8.1 / 7 SP1, 64-Bit (mit HiDPI-Display-Unterstützung)
- macOS-Plattform, unterstützt OS X 10.10 (Mavericks) und höher
- Android-Plattform, unterstützt Version 5 und höher
- iOS-Plattform (iPad, iPhone), unterstützt Version 8 und höher
Die Anwendung wurde auf einer Reihe moderner Mittelklasse-Tablets und -Smartphones getestet. Wir weisen Smartphone-Nutzer jedoch darauf hin, dass die Anwendung für die Querformat-Bildschirmausrichtung optimiert ist und auf Telefonen im Hochformat unbequem sein könnte.
Bekannte Probleme
Je nach Gerät kann das Öffnen großer Dateien einige Zeit in Anspruch nehmen. Geräte mit leistungsschwachen Grafikprozessoren können langsam sein, wenn ein großes Modell im Viewer angezeigt wird. Bei Szenen, die aus mehreren Millionen Dreiecken bestehen, kann das System die Anwendung aufgrund von GPU-Problemen ohne Warnung beenden. Im Allgemeinen können Dateien unter 50 MB als sicher für die meisten Geräte angesehen werden. Wenn beim Laden großer Dateien ein Fehler wegen geringem Speicherplatz auftritt, empfehlen wir, die Anwendung neu zu starten.
Entwicklung und Support
Open Cascade wird die Entwicklung von CAD Assistant fortsetzen, die Leistung verbessern und neue Funktionen hinzufügen. Bitte kontaktieren Sie uns, wenn Sie Ideen zur Verbesserung der Anwendung haben oder diese Technologie für die Entwicklung maßgeschneiderter Lösungen für Ihr Unternehmen nutzen möchten. Nutzen Sie die Foren, um Ihre Kommentare zu veröffentlichen; Ihr Feedback ist jederzeit willkommen! Wir würden uns freuen, wenn Nutzer ihre Erfahrungen mit der Anwendung auf bestimmten Geräten teilen.
Fazit
CAD Assistant bietet eine umfassende und leistungsstarke Lösung für die Ansicht und Konvertierung von 3D-CAD-Modellen auf verschiedenen Plattformen, insbesondere als zuverlässige 3d cad android Anwendung. Mit seiner breiten Unterstützung von Dateiformaten, intuitiven Navigationsfunktionen und erweiterten Visualisierungswerkzeugen ermöglicht es Ingenieuren, Designern und Technikern, ihre Projekte effizienter zu verwalten – egal ob im Büro oder unterwegs. Trotz einiger bekannter Probleme bei sehr großen Dateien stellt CAD Assistant ein unverzichtbares Werkzeug für alle dar, die mit 3D-Daten arbeiten. Wir laden Sie herzlich ein, die Anwendung herunterzuladen, ihre Funktionen zu erkunden und uns durch Ihr wertvolles Feedback dabei zu unterstützen, sie kontinuierlich zu verbessern.
