Die Welt des Engineerings ist komplex und erfordert Präzision. Im Zentrum vieler Konstruktionsprozesse steht leistungsstarke CAD-Software. Insbesondere Autocad Mechanical 2023 hat sich als unverzichtbares Werkzeug für den Maschinenbau etabliert. Dieser Artikel beleuchtet die Kernfunktionen, Unterschiede zu anderen AutoCAD-Produkten und die nahtlose Integration in bestehende Workflows, um Ihnen bei der Auswahl der optimalen Softwarelösung zu helfen und Ihre Projekte effizienter zu gestalten.
Was ist AutoCAD? Eine Einführung in die CAD-Grundlagen
AutoCAD ist eine vielseitige CAD-Software (Computer-Aided Design), die in verschiedenen Ingenieurdisziplinen eingesetzt wird. Sie dient als Standardwerkzeug für die Erstellung technischer Zeichnungen und Modelle in Bereichen wie Architektur, Maschinenbau und Elektrotechnik. Seit seiner Einführung hat sich AutoCAD kontinuierlich weiterentwickelt und bietet eine breite Palette an Funktionen, die es zu einer flexiblen Wahl für zahlreiche Industrien machen.
Zu den Hauptmerkmalen von AutoCAD gehören:
- 2D- und 3D-Zeichnungserstellung
- Bemaßungs- und Anmerkungsfunktionen
- Rendering für visuelle Darstellungen
- Blechkonstruktion (jedoch in geringerem Umfang als Mechanical)
- Fertigungsvorbereitung
- Import und Export gängiger CAD-Dateiformate
Diese Funktionen ermöglichen es Anwendern, detaillierte Entwürfe zu erstellen und ihre Projekte von der Konzeption bis zur Realisierung zu begleiten. AutoCAD ist für seine Anpassungsfähigkeit und die Möglichkeit bekannt, Arbeitsabläufe durch Automatisierung zu optimieren.
AutoCAD Mechanical: Spezialisiert auf den Maschinenbau
AutoCAD Mechanical ist eine spezialisierte CAD-Software, die speziell für die Anforderungen des Maschinenbaus entwickelt wurde. Sie erweitert die Funktionalitäten des Basis-AutoCAD um eine Vielzahl von Werkzeugen und Bibliotheken, die den Konstruktionsprozess für Maschinenbauingenieure erheblich beschleunigen und vereinfachen. Die Version AutoCAD Mechanical 2023 baut auf diesen Stärken auf und bietet verbesserte Funktionen für noch effizienteres Arbeiten.
Kernfunktionen von AutoCAD Mechanical
Die speziellen Merkmale von AutoCAD Mechanical umfassen:
- Eine umfangreiche Bibliothek standardisierter Bauteile und Komponenten (z.B. Schrauben, Muttern, Lager nach DIN, ISO, ANSI).
- Spezielle Werkzeuge zur Erstellung, Bemaßung und Modifikation von Maschinenteilen.
- Automatische Stücklistenerstellung (BOM – Bill of Materials), die direkt aus den Zeichnungen generiert wird.
- Unterstützung für die Generierung von Dateien für den 3D-Druck.
- Werkzeuge für erste Analysen und Simulationen von Bauteilen und Baugruppen.

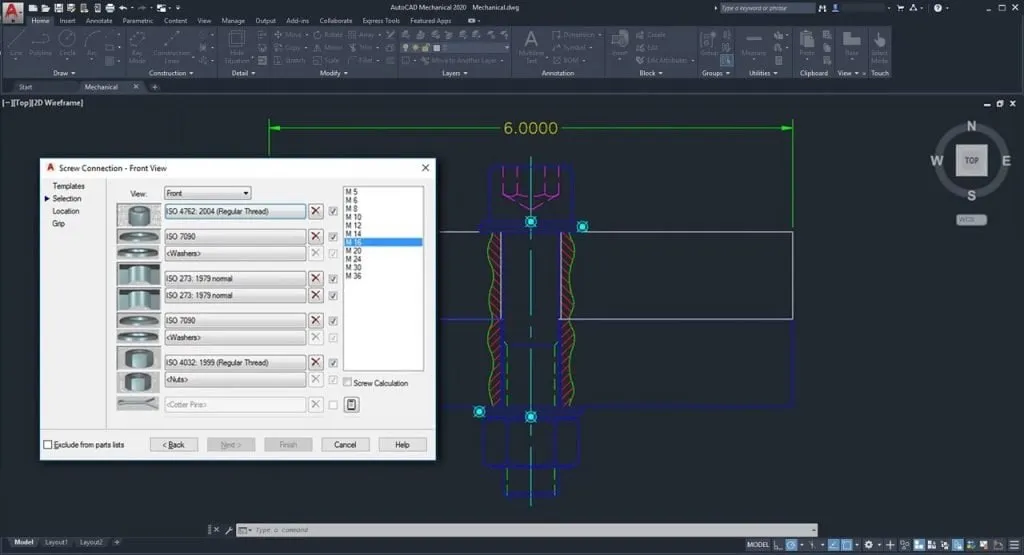

AutoCAD Mechanical Content Center: Effizientes Arbeiten mit standardisierten Bauteilen
Diese spezialisierten Funktionen ermöglichen es Ingenieuren, komplexe mechanische Konstruktionen schneller und präziser umzusetzen, indem sie auf vordefinierte Standards zurückgreifen und wiederkehrende Aufgaben automatisieren.
AutoCAD vs. AutoCAD Mechanical: Welches ist das Richtige für Sie?
Die Wahl zwischen AutoCAD und AutoCAD Mechanical 2023 hängt maßgeblich von Ihren spezifischen Projektanforderungen und Ihrem Fachgebiet ab. Obwohl beide Programme auf der gleichen grundlegenden CAD-Plattform basieren, bieten sie unterschiedliche Schwerpunkte und Funktionsumfänge.
Funktionsumfang und Spezialisierung
- AutoCAD: Bietet einen breiten Funktionsumfang für allgemeine Entwurfs- und Zeichenaufgaben in 2D und 3D. Es ist ein universelles Werkzeug für Architekten, Bauingenieure, Designer und Elektroplaner, die keine tiefgreifenden, spezifischen Funktionen für den Maschinenbau benötigen.
- AutoCAD Mechanical: Umfasst alle Funktionen des Basis-AutoCAD, ergänzt diese jedoch um eine Vielzahl von Werkzeugen, die speziell auf die mechanische Konstruktion zugeschnitten sind. Dazu gehören intelligente Werkzeuge für Blechkonstruktionen, Schweißnähte, Standardteilebibliotheken und automatisierte Stücklisten. Diese Spezialisierung macht es zur bevorzugten Wahl für Maschinenbauingenieure.
Benutzeroberfläche und Benutzerfreundlichkeit
- AutoCAD: Besitzt eine allgemeiner gehaltene Benutzeroberfläche, die für Nutzer aus verschiedenen technischen Disziplinen zugänglich ist. Die Anpassung an spezifische Workflows erfordert oft manuelle Konfigurationen oder Add-ons.
- AutoCAD Mechanical: Verfügt über eine stärker spezialisierte Benutzeroberfläche, die intuitiver für Maschinenbauingenieure gestaltet ist. Häufig genutzte Befehle und Funktionen für den Maschinenbau sind leichter zugänglich, was die Einarbeitungszeit verkürzt und die Produktivität steigert.
Preisgestaltung und Investition
- AutoCAD Mechanical: Ist in der Regel teurer als das Standard-AutoCAD. Der höhere Preis rechtfertigt sich durch den erweiterten Funktionsumfang und die spezialisierten Werkzeuge, die eine erhebliche Zeitersparnis und Präzisionssteigerung in mechanischen Konstruktionsprojekten ermöglichen.
- AutoCAD: Stellt eine kostengünstigere Option dar und ist eine gute Wahl für Anwender, die ein robustes CAD-Programm für allgemeine Zeichenaufgaben benötigen, ohne die zusätzlichen Maschinenbau-Funktionen.
Optimale Anwendungsbereiche
- AutoCAD: Eignet sich hervorragend für allgemeine Ingenieur- und Designprojekte, bei denen 2D-Zeichnungen und grundlegende 3D-Modellierung im Vordergrund stehen.
- AutoCAD Mechanical: Ist die ideale Wahl für Projekte im Maschinenbau, die die Konstruktion von Maschinenteilen, Baugruppen, die Erstellung von Stücklisten und die Einhaltung industrieller Standards erfordern.
AutoCAD LT vs. AutoCAD Mechanical: Detaillierter Vergleich
Neben dem Vergleich zwischen AutoCAD und AutoCAD Mechanical ist auch der Unterschied zu AutoCAD LT relevant, insbesondere wenn es um die Wahl des richtigen 2D-Zeichenprogramms geht. AutoCAD LT und AutoCAD Mechanical 2023 sind beides CAD-Softwareprogramme, die für Entwurfs-, Konstruktions- und Dokumentationsaufgaben verwendet werden können, jedoch mit unterschiedlichen Schwerpunkten und Fähigkeiten.
2D-Entwurf vs. 2D-/3D-Konstruktion
- AutoCAD LT: Ist eine 2D-Zeichen- und Entwurfssoftware, die für allgemeine technische und zeichnerische Zwecke entwickelt wurde. Sie bietet eine breite Palette an Funktionen und Werkzeugen zum Erstellen und Bearbeiten von 2D-Zeichnungen, einschließlich Bemaßung, Beschriftung und grundlegendem Rendering. AutoCAD LT ist eine kostengünstigere Option als AutoCAD Mechanical und eine gute Wahl für Benutzer, die ein reines 2D-Zeichenprogramm für allgemeine Ingenieur- und Konstruktionszwecke benötigen. Es fehlen jedoch die 3D-Modellierungsfunktionen und die spezialisierten Werkzeuge für den Maschinenbau.
- AutoCAD Mechanical: Ist eine 2D- und 3D-Zeichen-, Konstruktions- und Dokumentationssoftware, die speziell für den Maschinenbau entwickelt wurde. Sie enthält alle Funktionen von AutoCAD LT (und mehr), erweitert diese jedoch um umfangreiche Werkzeuge zum Erstellen und Bearbeiten von 2D- und 3D-Zeichnungen, Bemaßungen, Beschriftungen und Rendering. Darüber hinaus bietet AutoCAD Mechanical eine Bibliothek mit Standardteilen, Werkzeuge zur Erstellung von Stücklisten, zur Generierung von 3D-Druckdateien sowie zur Durchführung von Analysen und Simulationen.
| Funktion | AutoCAD LT | AutoCAD Mechanical |
|---|---|---|
| Funktionen | 2D-Zeichnung und Entwurf | 2D- und 3D-Zeichnung, Konstruktion, Dokumentation |
| Benutzeroberfläche | Universelle Oberfläche | Spezialisierte Oberfläche für Maschinenbauingenieure |
| Preisgestaltung | Weniger teuer | Teurer |
| Optimal für | Allgemeine Ingenieuraufgaben und 2D-Zeichnungen | Maschinenbau und komplexe Baugruppen |

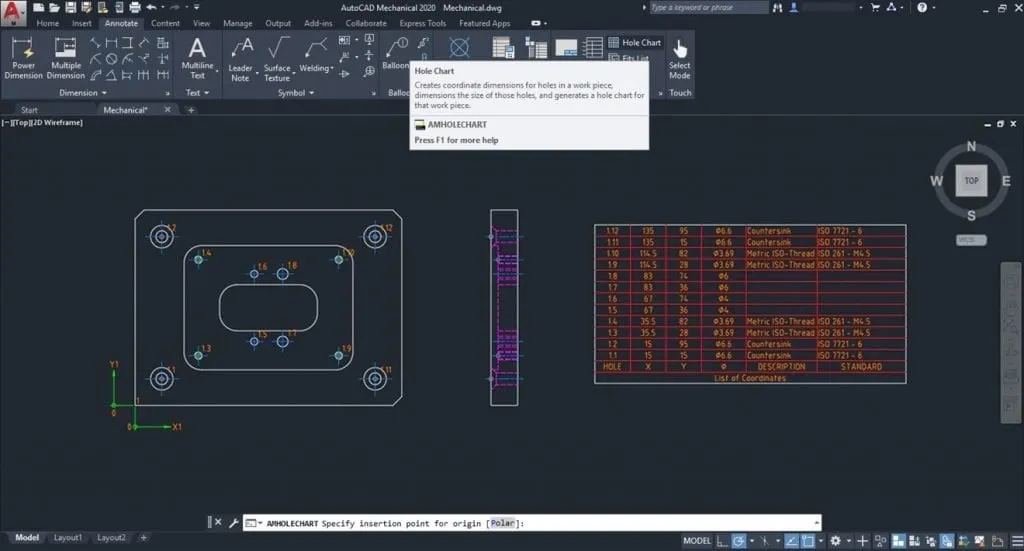

AutoCAD Mechanical vs. AutoCAD vs. AutoCAD LT: Wiederverwendbare mechanische Zeichnungen
Dieser Vergleich unterstreicht, dass AutoCAD Mechanical 2023 für spezifische mechanische Anforderungen die umfassendere und leistungsfähigere Lösung darstellt, während AutoCAD LT eine solide Basis für reine 2D-Zeichenarbeiten bietet.
Einzigartige Werkzeuge in AutoCAD Mechanical
AutoCAD Mechanical 2023 zeichnet sich durch eine Reihe einzigartiger und spezialisierter Werkzeuge aus, die weit über die Funktionen des Basis-AutoCAD hinausgehen und den Konstruktionsprozess im Maschinenbau erheblich optimieren. Diese Werkzeuge sind darauf ausgelegt, spezifische Aufgaben effizienter und präziser zu bewältigen.
- Werkzeuge für die Blechbearbeitung (Sheet Metal Tools): Diese Tools sind speziell für die Blechkonstruktion konzipiert und umfassen Funktionen wie das Erstellen von Flanschen, Biegungen und Säumen. Sie ermöglichen die Entwicklung abwickelbarer Blechteile direkt in der Software, was die Fertigungsvorbereitung vereinfacht.
- Werkzeuge für Schweißkonstruktionen (Weldments Tools): Diese sind speziell für die Schweißkonstruktion gedacht und beinhalten Funktionen zum Erstellen von Schweißsymbolen, Schweißnähten und Schweißverbindungen. Sie erleichtern die detaillierte Planung und Dokumentation von Schweißbaugruppen.
- Werkzeuge für Elektrotechnik (Electrical Tools): Obwohl AutoCAD Mechanical 2023 primär für den Maschinenbau entwickelt wurde, bietet es auch spezifische Tools für die Elektrotechnik. Dazu gehören Funktionen zum Erstellen von Drahtführungen, Steckverbindern und Schaltern, was die Integration mechanischer und elektrischer Komponenten in einer Konstruktion unterstützt.
- Werkzeuge für Fluidtechnik (Fluid Power Tools): Diese Tools sind speziell für die Fluidtechnik (Hydraulik und Pneumatik) konzipiert. Sie ermöglichen das Erstellen von Rohren, Ventilen und Zylindern und unterstützen Ingenieure bei der Planung von Fluidkreisläufen innerhalb mechanischer Systeme.
- Werkzeuge für Geometrische Toleranzen (Geometric Tolerance Tools): Diese Werkzeuge sind unverzichtbar für die präzise Definition geometrischer Toleranzen. Sie ermöglichen das Erstellen von Bezugsebenen, Toleranzangaben und Modifikatoren, um die Fertigungsgenauigkeit sicherzustellen und die Kommunikation in der Produktion zu verbessern.
- Werkzeuge für Oberflächenmodellierung (Surface Modeling Tools): Für komplexere Freiformflächen und Bauteile bietet AutoCAD Mechanical fortschrittliche Werkzeuge zur Oberflächenmodellierung. Damit lassen sich Oberflächen, Volumenkörper und Übergänge erstellen, die über die Möglichkeiten der reinen Volumenmodellierung hinausgehen.
- Erweiterte Renderfunktionen (Advanced Rendering Tools): Diese Tools sind speziell für die Erstellung von realistischen Renderings konzipiert. Sie beinhalten Funktionen zum Erzeugen von realistischen Schatten, Reflexionen und Materialeigenschaften, was für Präsentationen und Marketingzwecke von großem Vorteil ist.
Diese spezialisierten Werkzeuge machen AutoCAD Mechanical 2023 zu einem umfassenden Paket für jeden, der im Bereich des Maschinenbaus tätig ist und nach Effizienz und Präzision strebt.
Nahtlose Integration: AutoCAD Mechanical und Autodesk Inventor Professional
Die Synergie zwischen AutoCAD Mechanical 2023 und Autodesk Inventor Professional ist ein entscheidender Vorteil für Ingenieure, die sowohl 2D-Detailzeichnungen als auch komplexe 3D-Modellierungen und Baugruppen handhaben müssen. Diese Integration ermöglicht einen reibungslosen Übergang zwischen den beiden Umgebungen und optimiert den gesamten Konstruktions-Workflow.
3D-Modelle von Inventor in AutoCAD Mechanical importieren
Es gibt zwei Hauptmethoden, um 3D-Modelle aus Inventor in AutoCAD Mechanical zu importieren:
- Import eines 3D-Modells aus einer Datei: Sie können ein 3D-Modell aus einer Datei importieren, die in einem unterstützten Format wie STEP, IGES oder Parasolid gespeichert ist. Gehen Sie dazu wie folgt vor:
- Klicken Sie auf die Registerkarte “Einfügen”.
- Klicken Sie im Bereich “Importieren” auf “Importieren”.
- Wählen Sie im Dialogfeld “Datei importieren” die Datei aus, die Sie importieren möchten.
- Klicken Sie auf “Öffnen”.
- Wählen Sie im Dialogfeld “Importoptionen” die gewünschten Optionen für den Import aus.
- Klicken Sie auf “OK”.
- Erstellen Sie ein 3D-Modell in Inventor und importieren Sie es dann in AutoCAD Mechanical: Sie können ein 3D-Modell in Inventor erstellen und es dann in AutoCAD Mechanical importieren. Gehen Sie dazu wie folgt vor:
- Erstellen Sie das 3D-Modell in Inventor.
- Speichern Sie das 3D-Modell in einem unterstützten Format wie STEP, IGES oder Parasolid.
- Öffnen Sie AutoCAD Mechanical.
- Klicken Sie auf die Registerkarte “Einfügen”.
- Klicken Sie im Bereich “Importieren” auf “Importieren”.
- Wählen Sie im Dialogfeld “Datei importieren” die Datei aus, die Sie importieren möchten.
- Klicken Sie auf “Öffnen”.
- Wählen Sie im Dialogfeld “Importoptionen” die gewünschten Optionen für den Import aus.
- Klicken Sie auf “OK”.
Änderungen am Modell in Inventor werden in AutoCAD Mechanical aktualisiert, wenn folgende Bedingungen erfüllt sind:
- Das Modell ist in einem unterstützten Format gespeichert.
- Das Modell wird über den Befehl “Importieren” in AutoCAD Mechanical importiert.
- Die Option “Verknüpfungen aktualisieren” ist im Dialogfeld “Importoptionen” ausgewählt.
Sind diese Bedingungen nicht erfüllt, werden die Änderungen in AutoCAD Mechanical nicht aktualisiert.
Zusätzliche Hinweise zum Import von 3D-Modellen in AutoCAD Mechanical:
- Das Modell muss möglicherweise in AutoCAD Mechanical korrekt skaliert oder positioniert werden.
- Das Modell muss möglicherweise in einen anderen Objekttyp, z.B. einen Block oder eine Skizze, konvertiert werden.
- Das Modell muss möglicherweise in AutoCAD Mechanical bearbeitet oder modifiziert werden.
Durch diese Schritte können Sie 3D-Modelle in AutoCAD Mechanical importieren und diese mit Änderungen, die in Inventor vorgenommen wurden, auf dem neuesten Stand halten.

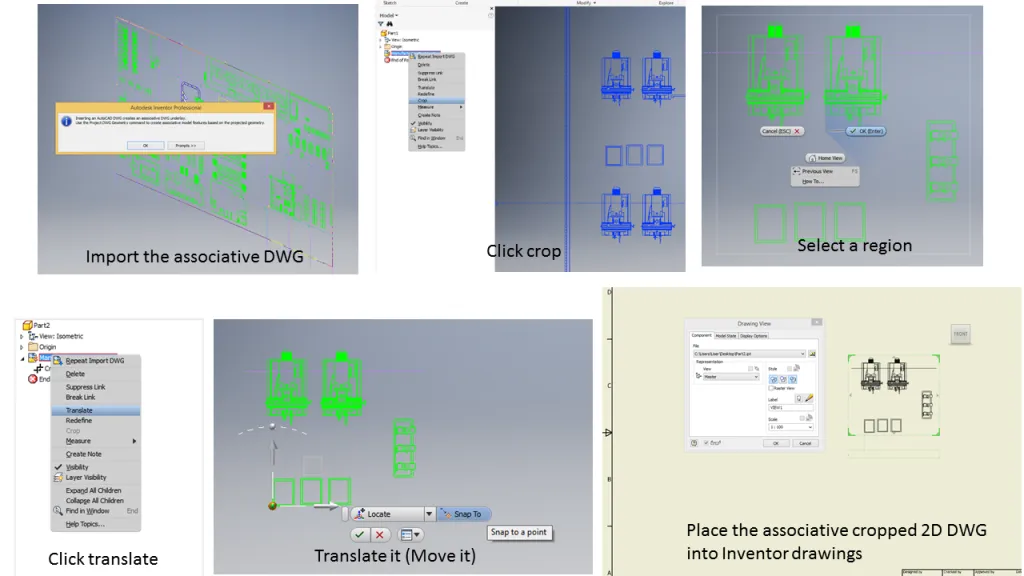

DWG AnyCAD Workflow: Nahtlose Integration von DWG-Dateien in Inventor
2D-DWG-Dateien aus AutoCAD Mechanical in Inventor nutzen (AnyCAD)
Inventor verfügt über eine Funktion namens AnyCAD, mit der Sie 2D-DWG-Dateien in Inventor-Bauteil-, Baugruppen- und Zeichnungsumgebungen importieren und bearbeiten können. AnyCAD ist ein leistungsstarkes Werkzeug, das Ihnen helfen kann, Zeit zu sparen und die Effizienz Ihres Konstruktions-Workflows zu verbessern.
So importieren Sie eine 2D-DWG-Datei in Inventor:
- Klicken Sie auf das Menü “Datei”.
- Wählen Sie “Importieren” > “2D DWG”.
- Wählen Sie im Dialogfeld “DWG-Datei importieren” die DWG-Datei aus, die Sie importieren möchten.
- Klicken Sie auf “Öffnen”.
Die DWG-Datei wird als Referenzmodell in Inventor importiert. Referenzmodelle sind spezielle Arten von Inventor-Modellen, die mit der ursprünglichen DWG-Datei verknüpft sind. Alle Änderungen, die Sie an der DWG-Datei vornehmen, werden automatisch im Referenzmodell in Inventor aktualisiert.
Zusätzliche Hinweise zum Import von 2D-DWG-Dateien in Inventor:
- Die DWG-Datei muss in einem unterstützten Format wie DWG oder DXF gespeichert sein.
- Die DWG-Datei muss im schreibgeschützten Modus geöffnet werden.
- Die DWG-Datei muss auf einer Referenzebene in Inventor platziert werden.
- Die DWG-Datei muss regelmäßig aktualisiert werden, um die neuesten Änderungen widerzuspiegeln.
Durch diese Schritte können Sie 2D-DWG-Dateien in Inventor importieren und die Dateien mit Änderungen an der ursprünglichen DWG-Datei auf dem neuesten Stand halten.
Zusätzliche Vorteile der Verwendung von AnyCAD:
- Sie können Inventor-Werkzeuge verwenden, um 2D-DWG-Dateien zu modifizieren und zu bearbeiten.
- Sie können 3D-Modelle aus 2D-DWG-Dateien erstellen.
- Sie können Baugruppen erstellen, die sowohl 2D-DWG-Dateien als auch 3D-Inventor-Modelle enthalten.
- Sie können Zeichnungen erstellen, die sowohl 2D-DWG-Dateien als auch 3D-Inventor-Modelle enthalten.
AnyCAD ist ein leistungsstarkes Werkzeug, das Ihnen helfen kann, Zeit zu sparen und die Effizienz Ihres Konstruktions-Workflows zu verbessern. Wenn Sie mit 2D-DWG-Dateien arbeiten, ermutigen wir Sie, AnyCAD in Inventor auszuprobieren.
Die richtige CAD-Software für Ihre Projekte wählen
Die Entscheidung für die passende CAD-Software ist entscheidend für den Erfolg Ihrer Projekte und die Effizienz Ihres Workflows. Letztlich hängt die Wahl des besten CAD-Programms von Ihren spezifischen Anforderungen ab.
Wenn Sie ein Maschinenbauingenieur sind, der spezielle Werkzeuge für die mechanische Konstruktion benötigt, dann ist AutoCAD Mechanical 2023 die bessere Wahl. Seine umfangreichen Bibliotheken, spezialisierten Funktionen für Blechbearbeitung, Schweißkonstruktionen und die automatisierte Stücklistenerstellung bieten einen unschlagbaren Vorteil.
Wenn Sie hingegen ein allgemeiner Ingenieur oder Designer sind, der ein vielseitigeres CAD-Softwareprogramm für breitere Anwendungen wie Architektur, Bauwesen oder allgemeine 2D/3D-Modellierung benötigt, dann ist das Standard-AutoCAD die geeignetere Option. Für reine 2D-Zeichenarbeiten und ein begrenztes Budget könnte AutoCAD LT eine praktikable Lösung sein.
Fazit: Ihre Entscheidung für AutoCAD Mechanical 2023
AutoCAD Mechanical 2023 stellt eine herausragende Lösung für alle dar, die im Bereich des Maschinenbaus tätig sind. Mit seinem spezialisierten Funktionsumfang, den umfangreichen Bibliotheken und der nahtlosen Integration in den Autodesk-Workflow, insbesondere mit Inventor, bietet es eine unvergleichliche Effizienz und Präzision.
Die Investition in AutoCAD Mechanical 2023 zahlt sich durch erhebliche Zeitersparnis, reduzierte Fehlerquoten und eine höhere Qualität der Konstruktionsdokumentation aus. Nehmen Sie sich die Zeit, Ihre spezifischen Projektanforderungen sorgfältig zu bewerten und die Leistungsfähigkeit von AutoCAD Mechanical in Betracht zu ziehen. Steigern Sie Ihre Produktivität und setzen Sie neue Maßstäbe in Ihren Ingenieurprojekten. Beginnen Sie noch heute, die Vorteile von AutoCAD Mechanical 2023 zu entdecken und transformieren Sie Ihren Konstruktionsprozess!
