Für effizientes und störungsfreies Arbeiten in modernen CAD-Umgebungen wie AutoCAD und ATHENA ist eine sorgfältig abgestimmte Hardware-Konfiguration entscheidend. Insbesondere die Auswahl autocad zertifizierter Grafikkarten spielt eine zentrale Rolle für die Leistung und Stabilität Ihres Arbeitsplatzes. Dieser Artikel beleuchtet die wichtigsten Komponenten einer leistungsstarken CAD-Workstation und gibt Ihnen Empfehlungen, wie Sie Ihre Hardware optimal auf Ihre Anforderungen abstimmen können, um höchste Produktivität zu gewährleisten.
Prozessor: Die Basis für schnelle Berechnungen
Die Leistung des Prozessors ist ein kritischer Faktor für die Geschwindigkeit Ihrer CAD-Anwendungen. Bei AutoCAD kommt es primär auf die Single-Thread-Leistung an. Obwohl AutoCAD inzwischen mehrere Kerne nutzt, ist die Leistung eines einzelnen Kerns weiterhin maßgebend für viele Operationen. Moderne Prozessoren, die eine Single-Thread-Leistung von über 4.000 CPU Mark (für Desktop-PCs) oder 3.800 (für mobile Prozessoren) erreichen, sind hierfür bestens geeignet. Es empfiehlt sich, Hyper-Threading im BIOS oder UEFI zu deaktivieren, da dies die Leistung einzelner Prozessorkerne um bis zu 10 % steigern kann – ein Schritt, der jedoch nur von erfahrenen Technikern durchgeführt werden sollte.
Prozessoren sind heutzutage wahre “Heissläufer”, weshalb eine exzellente Kühlung unerlässlich ist, um die Turbo-Taktfrequenz der Kerne so lange wie möglich aufrechtzuerhalten. Dies gewährleistet eine konstante Höchstleistung, selbst bei anspruchsvollen CAD-Aufgaben. Eine gute Kühlung schützt nicht nur die Hardware, sondern trägt auch maßgeblich zur Stabilität des Systems bei. Die regelmäßige Überprüfung der CPU-Temperaturen und die Sicherstellung eines optimalen Luftstroms im Gehäuse sind daher von großer Bedeutung für jeden professionellen CAD-Anwender.
Vergleich der Single-Thread-Leistung von Desktop-Prozessoren, Stand Mai 2024
Im Mai 2024 zeigen aktuelle CPU-Benchmarks für Desktop-Prozessoren eine Vielzahl von Optionen, die die geforderte Single-Thread-Leistung mühelos übertreffen. Auch bei mobilen Prozessoren gibt es leistungsstarke Alternativen, die eine hervorragende Performance für unterwegs bieten. Es ist wichtig zu beachten, dass Windows-basierte CAD-Software nicht mit Apple-Prozessoren kompatibel ist, was bei der Auswahl einer mobilen Workstation berücksichtigt werden muss. Die kontinuierliche Weiterentwicklung der Prozessor-Technologie sorgt dafür, dass immer leistungsfähigere Optionen für CAD-Anwendungen verfügbar sind.

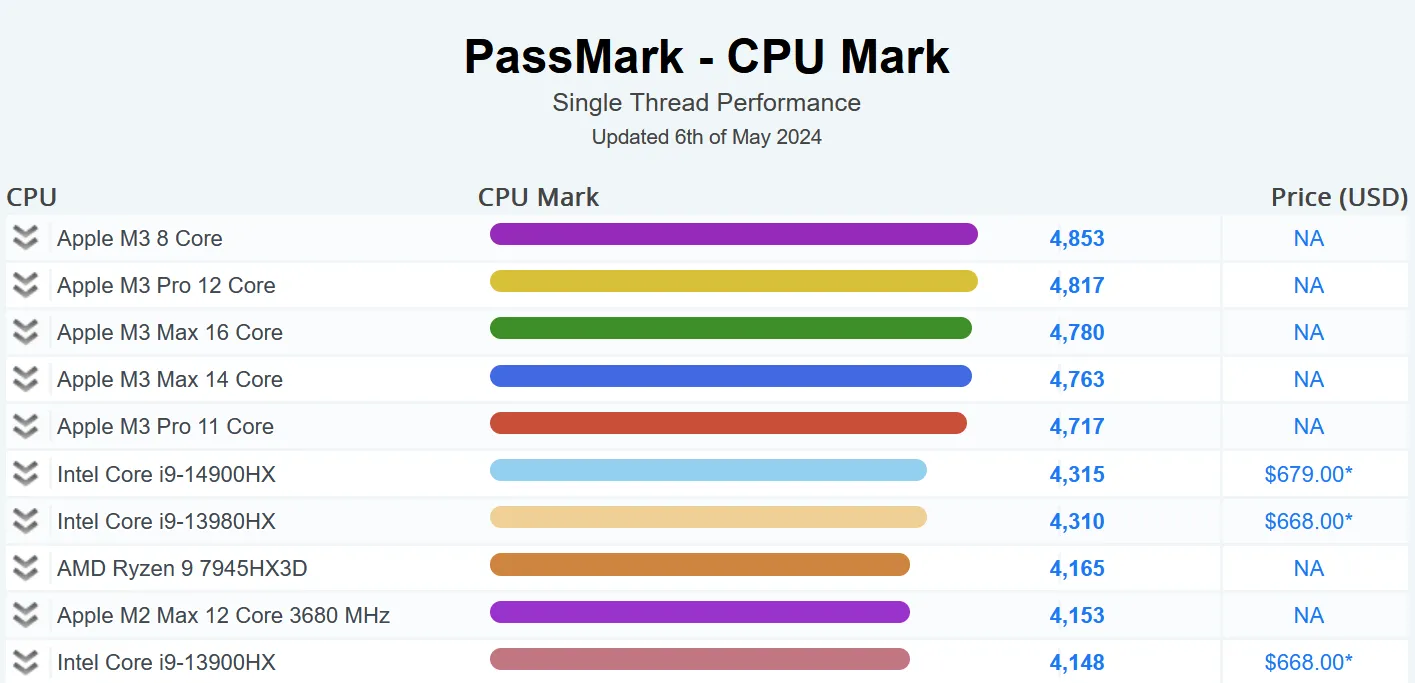

Vergleich der Single-Thread-Leistung von mobilen Prozessoren, Stand Mai 2024
Festplatte: Schneller Zugriff auf Daten
Für das Betriebssystem und die CAD-Software ist die Verwendung einer schnellen SSD-Festplatte (Solid State Drive) unabdingbar. Diese sorgt für extrem kurze Ladezeiten von Programmen und Projekten, was den Arbeitsfluss erheblich beschleunigt. Die Daten selbst können auf einem zentralen Server oder einer NAS-Station gespeichert werden, um Flexibilität und Datensicherheit zu gewährleisten.

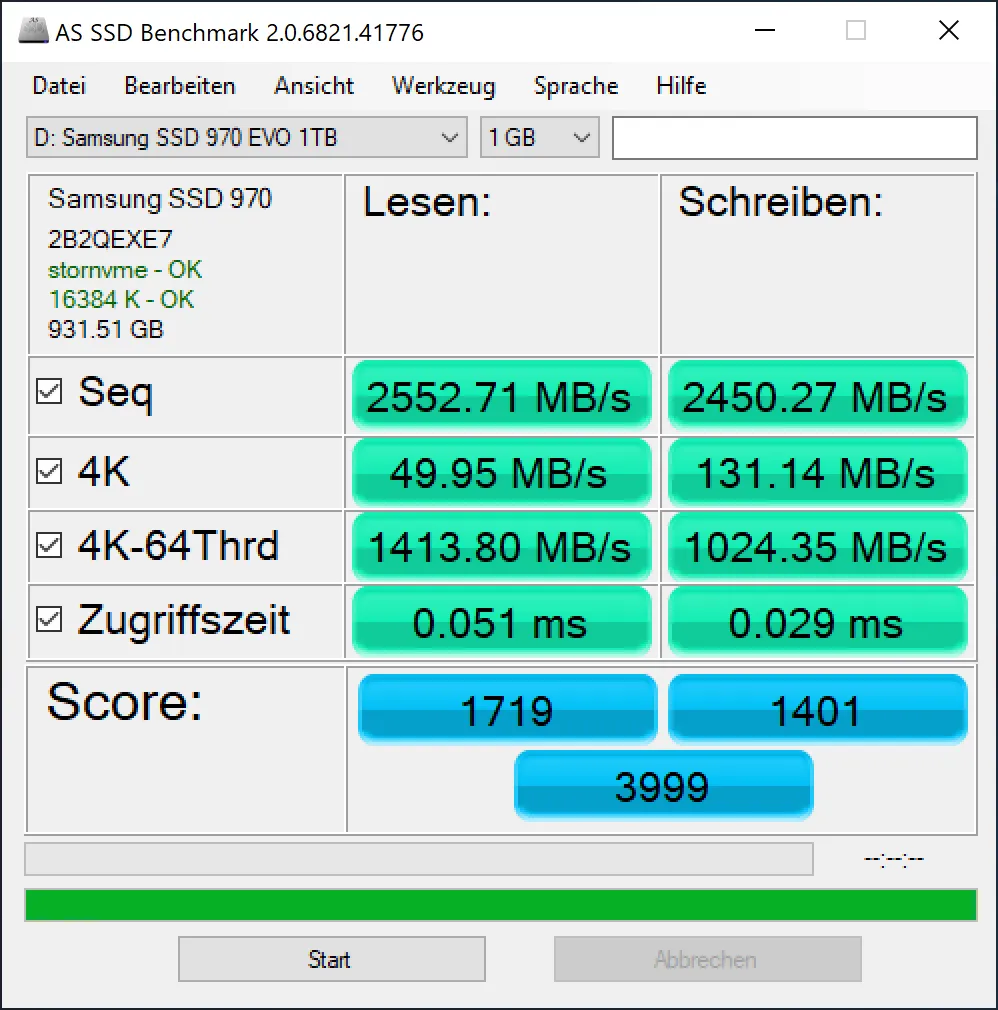

Um die Leistungsfähigkeit Ihrer Festplatte zu überprüfen, können Sie Tools wie den kostenlosen AS SSD Benchmark verwenden, der Lese- und Schreibgeschwindigkeiten misst. Aktuelle SSDs erreichen beeindruckende Geschwindigkeiten von bis zu 6000 MB/s. Insbesondere SSD-Festplatten im M.2 / NVMe-Formfaktor bieten dank ihrer direkten Anbindung über die PCIe-Schnittstelle extrem hohe Datentransferraten. Bei der Auswahl sollten Sie, wenn möglich, Festplatten aus der Professional (PRO) Serie in Betracht ziehen, da diese oft eine höhere Langlebigkeit und konstante Leistung bieten.
Historische Entwicklung der Festplatten-Performance bis 2019
Grafikkarte: Der Schlüssel für reibungsloses CAD
Die Grafikkarte ist die Seele einer jeden CAD-Workstation, insbesondere wenn es um die Visualisierung komplexer 2D-Zeichnungen und 3D-Modelle geht. Kaufen Sie unbedingt eine für AutoCAD zertifizierte Grafikkarte. Diese Workstation-Grafikkarten sind speziell für den professionellen Einsatz in CAD-Programmen optimiert und gewährleisten ein flüssiges und störungsfreies Arbeiten. Hersteller wie Autodesk testen ihre Produkte ausgiebig mit solchen Karten, um Kompatibilität und Performance zu garantieren.
Während teure Grafikkarten insbesondere bei der 3D-Modellierung eine massive Beschleunigung bieten, ist ihr Einfluss auf reine 2D-Operationen geringer. Hier sorgt primär ausreichend Grafik-RAM für einen schnelleren Bildschirmaufbau.
ACOSOFT empfiehlt folgende Konfigurationen für Autocad Zertifizierte Grafikkarten:
- Einzelner FULL HD Bildschirm (1920×1080), 2D-Fokus: NVIDIA T1000 8 GB RAM.
- Zwei FULL HD Bildschirme (1920×1080), 2D und 3D: NVIDIA RTX 2000 Ada 16 GB.
- Einzelner 4K Bildschirm (3840×2160), 2D und 3D: NVIDIA RTX 2000 Ada 16 GB.
- Zwei 4K Bildschirme (3840×2160), starker 3D-Fokus: NVIDIA RTX 4000 Ada 20 GB.
Die offizielle Liste der zertifizierten Grafikkarten und die dazugehörigen Treiber finden Sie direkt auf der Autodesk-Website, einem unverzichtbaren Ressourcen für jeden CAD-Anwender. Diese Seite wird regelmäßig aktualisiert und bietet die aktuellsten Informationen zur Kompatibilität.
Bildschirm: Klare Sicht auf Ihre Projekte
Zwei 24-Zoll-Bildschirme (ca. 61 cm) haben sich als Standard für CAD-Arbeitsplätze etabliert und bieten eine ausgezeichnete Balance zwischen Arbeitsfläche und Ergonomie. Eine optimale Auflösung für AutoCAD 2025 liegt bei mindestens 1920 x 1080 Pixeln, wobei 1920 x 1200 Pixel noch besser sind. Beispiele hierfür sind der HP Z24u G3.
Größere Auflösungen, wie sie 4K-Monitore (3840 x 2160) bieten, werden ab AutoCAD 2017.1 unterstützt, liefern jedoch erst ab AutoCAD 2020 wirklich zufriedenstellende Ergebnisse. Panorama-Bildschirme wie der HP Z38c Curved Monitor können eine interessante Alternative sein, allerdings können bei AutoCAD-Versionen älter als 2020 aufgrund der unüblichen Auflösungen Darstellungsfehler auftreten. Eine sorgfältige Abstimmung von Bildschirm und AutoCAD-Version ist daher ratsam.
Betriebssystem: Die Software-Basis
Für aktuelle AutoCAD- und ATHENA-Versionen sind Windows 11 Pro und (bis zum Supportende im Oktober 2025) Windows 10 Pro / 64-Bit die geeigneten Betriebssysteme. Für neue PCs wird Windows 11 Pro empfohlen, da es die neuesten Hardware-Standards und Sicherheitsfunktionen unterstützt. Ältere Betriebssysteme sind mit den aktuellen Software-Versionen nicht mehr kompatibel und sollten daher vermieden werden, um Stabilität und Funktionalität zu gewährleisten.
Beispielkonfiguration: Brentford W133 Intel Workstation
Die brentford W133 Intel Workstation ist ein hervorragendes Beispiel für eine vorkonfigurierte Lösung, die speziell für AutoCAD und ATHENA entwickelt wurde. Diese Workstation bietet eine ausgewogene Kombination aus leistungsstarkem Prozessor, schnellem Speicher und der Option, autocad zertifizierte Grafikkarten wie die PNY RTX 4000 Ada (20 GB GDDR6 ECC) für anspruchsvolle 3D-Modelle zu integrieren. Über den Webshop können Sie die Komponenten flexibel an Ihre individuellen Bedürfnisse anpassen und so Ihren Wunsch-PC zusammenstellen.

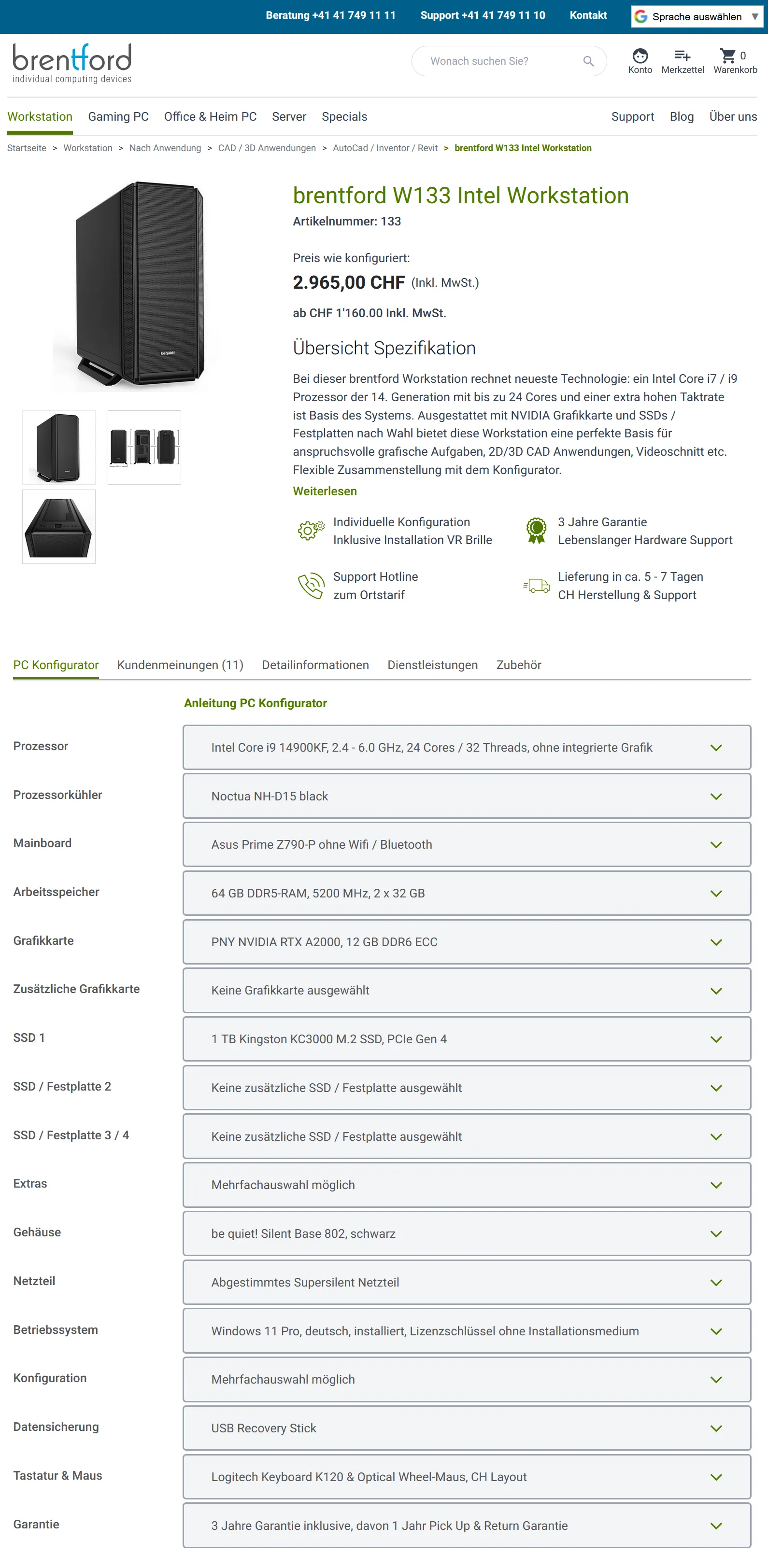

Abbildung der Brentford W133 Workstation, Stand Mai 2024
Mobile Workstation: Flexibilität für unterwegs
Für Anwender, die auch unterwegs oder im Home-Office maximale CAD-Leistung benötigen, ist eine mobile Workstation im 16-Zoll-Format die ideale Lösung. Hersteller wie Lenovo, HP und Dell bieten solche Geräte an, die mit den schnellsten Mobil-Prozessoren und zertifizierten Grafikkarten ausgestattet sind. Für den Einsatz im Büro empfiehlt sich zusätzlich eine Dockingstation, an die Tastatur, Maus und externe Monitore angeschlossen werden können. So haben Sie alle Programme und Daten stets dabei und können nahtlos zwischen verschiedenen Arbeitsumgebungen wechseln. Ein Beispiel hierfür ist das HP Zbook Fury 16 G10 mit einem Intel Core i9-13950HX Prozessor und einer dedizierten NVIDIA RTX 2000 Ada Grafikkarte.
Fazit: Performance durch abgestimmte Hardware
Die Wahl der richtigen Hardware ist entscheidend für eine produktive CAD-Umgebung. Indem Sie auf die Single-Thread-Leistung des Prozessors, schnelle SSDs, und vor allem auf autocad zertifizierte Grafikkarten achten, schaffen Sie die Grundlage für effizientes und störungsfreies Arbeiten. Berücksichtigen Sie auch die passende Bildschirmkonfiguration und ein aktuelles Betriebssystem, um das volle Potenzial Ihrer Software auszuschöpfen.
Unsere Empfehlungen basieren auf fundierten Erfahrungen und sorgfältigen Recherchen. Sollten Sie Fragen zu Ihrer spezifischen Hardware-Konfiguration haben oder eine individuelle Beratung wünschen, zögern Sie nicht, uns Ihre Konfiguration zuzusenden. Wir unterstützen Sie gerne dabei, die optimale Lösung für Ihren CAD-Arbeitsplatz zu finden.
