Der umfassende Leitfaden: Bogenmaß und präzise Messungen in SOLIDWORKS meistern

In der Welt der technischen Konstruktion und des Designs ist Präzision alles. SOLIDWORKS, als führende CAD-Software, bietet eine Fülle von Werkzeugen, um diese Präzision zu gewährleisten, insbesondere wenn es um Messungen geht. Ob es sich um Abstände, Flächen, Längen, Volumen, oder spezifische Winkel- und Bogenmaß Solidworks-Berechnungen handelt – die Software liefert schnelle und genaue Ergebnisse. Dieser Artikel führt Sie durch die wichtigsten Funktionen und zeigt, wie Sie Messergebnisse effizient abrufen und interpretieren können, um Ihre Konstruktionen auf das nächste Level zu heben. Entdecken Sie, wie Sie mit SOLIDWORKS nicht nur Längen und Flächen, sondern auch komplexe Geometrien wie Bogenlängen und genaue Winkelmaße bestimmen.

Effizientes Messen ohne das “Messen”-Werkzeug in SOLIDWORKS

Oftmals ist der explizite Aufruf des Befehls „Messen“ in SOLIDWORKS gar nicht notwendig. Viele grundlegende Informationen erhalten Sie direkt und intuitiv über die Statusleiste. Beim einfachen Auswählen einer Kante wird deren Länge umgehend angezeigt. Dies ist ein unschätzbarer Vorteil für schnelle Überprüfungen und spart wertvolle Zeit.

Ebenso können Abstände zwischen zwei Punkten oder Flächen auf diese Weise ermittelt werden. Auch die genaue Winkelmessung zwischen zwei Kanten oder Flächen ist sofort sichtbar, ohne dass Sie ein spezielles Werkzeug aktivieren müssen. Diese praktische Funktion der Statusleiste steht Ihnen gleichermaßen in Teilen, Baugruppen und Zeichnungen zur Verfügung und unterstreicht die Benutzerfreundlichkeit von SOLIDWORKS für alltägliche Messaufgaben.

Das “Messen”-Werkzeug in SOLIDWORKS im Detail

Wenn die Informationen aus der Statusleiste für komplexere Analysen nicht ausreichen, bietet das dedizierte „Messen“-Werkzeug umfangreichere Möglichkeiten. Sie finden es im CommandManager unter der Registerkarte „Evaluieren“ oder können es bequem über den Shortcut „M“ (Standardkonfiguration) aufrufen. Dieses Werkzeug ist besonders wichtig, wenn Sie spezifische Geometrien wie Bogenlängen oder das Bogenmaß SolidWorks präzise erfassen möchten.

Messen in SOLIDWORKSIm Dialogfenster „Messen“ stehen Ihnen diverse Einstellungen zur Verfügung, mit denen Sie die Anzeige und die Art der Messinformationen detailliert steuern können. Die ersten drei Schaltflächen sind dabei von zentraler Bedeutung:

1. Messdefinition für Durchmesser, Bögen und Kreise: Diese Einstellung ist entscheidend, wenn Sie mit gekrümmten Geometrien arbeiten. Hier legen Sie fest, ob der Abstand zwischen Mittelpunkten (Standard), der maximale oder der minimale Abstand von Kreiselementen ermittelt werden soll. Dies ist besonders relevant für die präzise Bestimmung von Radien und Bogenlängen.

2. Einheiten und Genauigkeit: Über diese Option passen Sie alle Parameter rund um die Maßeinheiten und die Messgenauigkeit an. Von Mikrometern bis zu Zoll können Sie die passende Einheit wählen und die Anzahl der Dezimalstellen (bis zu acht) definieren. Diese Einstellung beeinflusst auch die Anzeige der Ergebnisse in der Statusleiste und ist somit für die Detailgenauigkeit Ihrer Bogenmaß SolidWorks-Berechnungen unerlässlich.

3. XYZ-Maße und Punkt-zu-Punkt-Messung: Diese Option ermöglicht neben dem direkten Abstandsmaß auch die Darstellung der XYZ-Koordinaten im Grafikbereich. Besonders nützlich, um die räumliche Lage von Messpunkten zu verstehen.

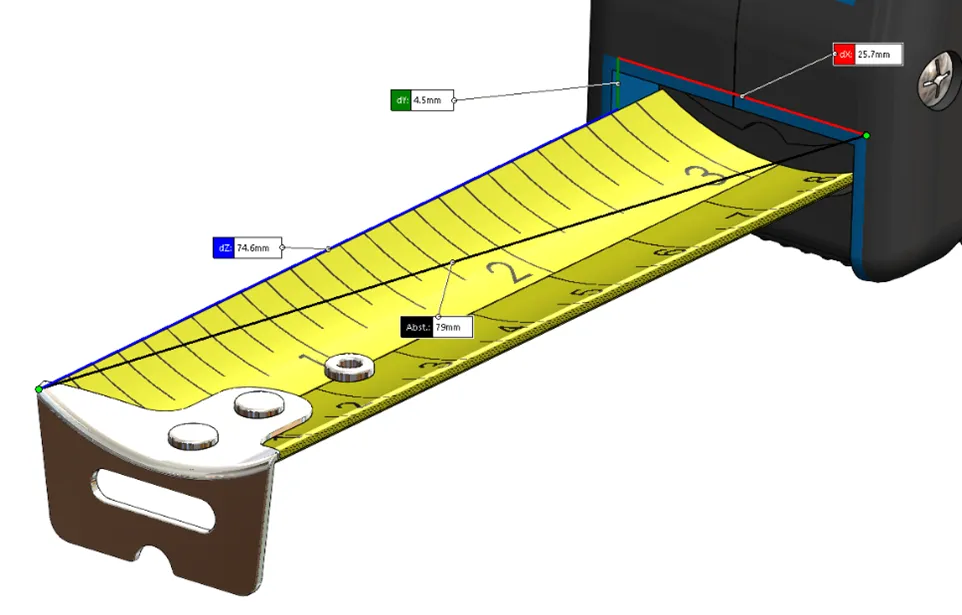

XYZ-MaßeAchtung ist geboten bei der Option „Punkt-zu-Punkt“. Wenn diese aktiv ist, werden die exakten Klickpunkte im Grafikbereich für die Messung verwendet, was bei unachtsamer Anwendung zu ungewollten Messfehlern führen kann.

Ist das „Messen“-Werkzeug aktiv, können Sie einzelne Elemente wie Flächen, Kanten oder Punkte auswählen und vermessen. Wichtige Maßangaben wie Durchmesser, Fläche oder Umfang einer Bohrung werden direkt im Grafikbereich angezeigt. Im Messdialogfeld finden Sie, je nach Auswahl, weitere detaillierte Ergebnisse: Winkelmaße, Sehnenlängen, Bogenlängen, Radien oder die genaue Flächengröße und den Umfang einer Fläche. Auch die gleichzeitige Auswahl mehrerer Flächen oder Kanten ist möglich, wobei das Ergebnis stets die Summe der einzelnen Maße darstellt.

Tipp: Nach einer erfolgreichen Messung können Sie einfach in einen leeren Bereich des Grafikfensters klicken, um das Dialogfeld zu leeren und direkt eine neue Messung zu starten.

Volumen und Masseneigenschaften in SOLIDWORKS ermitteln

Das Messen von Volumen ist eine fundamentale Aufgabe in der Produktentwicklung, wird aber oft fälschlicherweise im „Messen“-Werkzeug vermutet. Tatsächlich finden Sie diese Funktion im Werkzeug „Masseneigenschaften“. Dieses leistungsstarke Werkzeug bietet weit mehr als nur das Volumen.

Volumen messen SOLIDWORKS
Im Dialogfeld „Masseneigenschaften“ erhalten Sie umfassende Informationen über Körper, Teile oder ganze Baugruppen. Dazu gehören neben dem Volumen auch das Gewicht, der Massenmittelpunkt und die Gesamtoberfläche des Modells. Über die Optionen können Sie hier ebenfalls die Einheiten für Masse, Länge und Volumen anpassen, um exakte Ergebnisse in der gewünschten Darstellungsform zu erhalten.

Um das Volumen (den Inhalt) eines Hohlkörpers zu bestimmen, ist eine kleine Vorbereitung notwendig:

1. Hohler Grundkörper: Erstellen Sie zunächst einen hohlen Grundkörper, was sich schnell und effizient mit dem Feature „Wandung“ realisieren lässt.
2. Füllstandsebene: Im zweiten Schritt erstellen Sie eine Ebene, die den gewünschten Füllstand im Behälter simuliert.

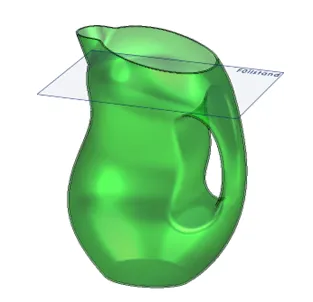

Inhalt messen SOLIDWORKS
Nutzen Sie anschließend das Feature „Schneiden“. Wählen Sie den Körper und die zuvor erstellte Ebene aus. Aktivieren Sie die Option „Interne Bereiche erstellen“ und bestätigen Sie den Schnittvorgang.

Wählen Sie den neu erstellten Volumenkörper, der den Inhalt repräsentiert, aus und wechseln Sie dann zu den Masseneigenschaften. Durch diese Vorauswahl wird sichergestellt, dass ausschließlich das Füllvolumen berechnet wird. Als Volumeneinheit kann hier beispielsweise Liter gewählt werden, um direkt praxisrelevante Ergebnisse zu erhalten.

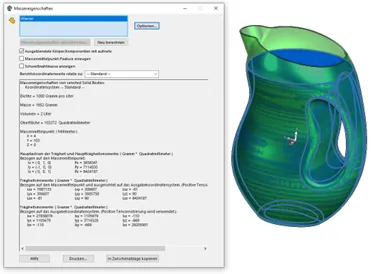

Volumen in Liter

Präzise Winkelmessung in SOLIDWORKS

Die genaue Bestimmung von Winkeln ist in der Konstruktion von entscheidender Bedeutung. SOLIDWORKS bietet hierfür mehrere flexible Methoden, die Ihnen helfen, jeden Winkel in Ihrem Modell, einschließlich des Bogenmaß SolidWorks, präzise zu erfassen:

1. Über das Menü “Werkzeuge”:

   • Klicken Sie in der oberen Menüleiste auf „Werkzeuge“.
   • Wählen Sie „Beziehungen“ aus dem Dropdown-Menü.
   • Klicken Sie auf „Winkel“.
   • Wählen Sie die beiden Elemente aus – beispielsweise Kanten, Linien oder Oberflächen – zwischen denen Sie den Winkel messen möchten.
   • Der gemessene Winkel wird daraufhin im Eigenschaftenfenster angezeigt.

2. Mit dem Winkelmesswerkzeug über “Ansicht”:

   • Klicken Sie in der oberen Menüleiste auf „Ansicht“.
   • Wählen Sie „Messwerkzeuge“ aus dem Dropdown-Menü.
   • Klicken Sie auf „Winkel“.
   • Wählen Sie die beiden Elemente aus, deren Winkel Sie messen möchten.
   • Der gemessene Winkel wird Ihnen direkt im Grafikbereich angezeigt.

3. Verwendung des “Measure”-Tools:

   • Klicken Sie in der oberen Menüleiste auf „Werkzeuge“.
   • Wählen Sie „Evaluieren“ aus dem Dropdown-Menü.
   • Wählen Sie „Messen“.
   • Klicken Sie auf die beiden Elemente, deren Winkel Sie bestimmen möchten.
   • Der gemessene Winkel wird im Messdialogfeld angezeigt, oft zusammen mit weiteren geometrischen Informationen, die für die Analyse von Bogenmaß SolidWorks relevant sind.

Diese verschiedenen Optionen stellen sicher, dass Sie für jede Situation das passende Werkzeug zur Hand haben, um Winkel und damit auch indirekt das Verständnis für das Bogenmaß in Ihren SOLIDWORKS-Projekten zu optimieren.

Häufig gestellte Fragen zu Messungen in SOLIDWORKS

Gibt es ein Lineal-Werkzeug in SOLIDWORKS?

Ja, in SOLIDWORKS existiert ein Lineal-Werkzeug, das Ihnen hilft, Abstände und Abmessungen innerhalb des Modellierungsbereichs visuell zu überprüfen. Um es zu verwenden, gehen Sie wie folgt vor:

1. Klicken Sie auf „Ansicht“ in der oberen Menüleiste.
2. Wählen Sie „Lineal“ aus dem Dropdown-Menü.
3. Bewegen Sie den Mauszeiger über den Bereich, den Sie messen möchten. Die Entfernung wird Ihnen umgehend in der Statusleiste am unteren Rand des SOLIDWORKS-Fensters angezeigt.

Das Lineal-Werkzeug ist besonders nützlich, wenn Sie schnell und unkompliziert Abmessungen oder Entfernungen in Ihrem Modell überprüfen möchten.

Gibt es einen Shortcut für das Lineal-Werkzeug in SOLIDWORKS?

In SOLIDWORKS gibt es keinen spezifischen Shortcut, um das Lineal-Werkzeug direkt zu aktivieren. Es gibt jedoch einen praktischen Shortcut, um schnell auf die Messwerkzeuge, einschließlich des Lineals, zuzugreifen:

1. Drücken und halten Sie die „Leertaste“ auf Ihrer Tastatur.
2. Während Sie die Leertaste gedrückt halten, wird das Messwerkzeug aktiviert. Dies ermöglicht es Ihnen, das Lineal zu verwenden, um Entfernungen im Modell zu messen, oder direkt andere Messoptionen auszuwählen.

Diese Schnelltaste optimiert Ihren Arbeitsfluss und ermöglicht eine effiziente Nutzung der Messfunktionen.

Fazit

Die Fähigkeit, präzise Messungen in SOLIDWORKS durchzuführen, ist entscheidend für die Qualität und Genauigkeit jeder Konstruktion. Ob es sich um das schnelle Abrufen von Längen und Abständen über die Statusleiste handelt, die detaillierte Analyse von Flächen, Volumen und Masseneigenschaften, oder die exakte Bestimmung von Winkeln und Bogenlängen mit dem speziellen „Messen“-Werkzeug – SOLIDWORKS bietet dafür umfassende und leistungsstarke Funktionen. Durch die Beherrschung dieser Werkzeuge können Sie nicht nur Fehler minimieren und die Produktivität steigern, sondern auch die Integrität Ihrer Designs auf höchstem Niveau halten. Nutzen Sie die hier vorgestellten Tipps und Techniken, um Ihre Bogenmaß SolidWorks-Fähigkeiten und Ihr generelles Mess-Know-how zu vertiefen und das volle Potenzial der Software auszuschöpfen. Beginnen Sie noch heute damit, Ihre Messprozesse zu optimieren und erzielen Sie überlegene Ergebnisse in all Ihren Projekten.
