Der moderne Haushalt wird immer smarter, und der Wunsch, alltägliche Geräte in die Heimautomation zu integrieren, wächst stetig. Kaffeevollautomaten, insbesondere beliebte Modelle wie der Philips LatteGo, stehen dabei oft im Fokus von Bastlern und Smart-Home-Enthusiasten. Die direkte Steuerung oder das Auslesen des Zustands dieser Maschinen kann jedoch eine Herausforderung darstellen, da Hersteller selten offene Schnittstellen für solche Zwecke anbieten. Dieser Artikel taucht tief in die UART-Kommunikation eines Philips Kaffeevollautomaten ein, um die verborgenen Befehle für Tasten und Zustände zu entschlüsseln, mit dem Ziel, eine Brücke zur smarten Steuerung zu bauen. Wer sich für die generellen Leistungsmerkmale eines solchen Geräts interessiert, findet vielleicht im Philips LatteGo 5400 Test wertvolle Informationen, aber hier geht es um die technische Seite der Integration.
Die Herausforderung: Verstehen der internen Kommunikation
Um einen Kaffeevollautomaten wie den Philips LatteGo in ein Smart-Home-System wie Home Assistant oder ESPHome zu integrieren, ist es unerlässlich, seine interne Kommunikationsweise zu verstehen. Viele Geräte nutzen serielle Schnittstellen (UART) für die Kommunikation zwischen ihren Komponenten – etwa zwischen der Hauptplatine und dem Bedienfeld. Ziel ist es, diese Datenströme abzufangen und die darin enthaltenen Befehle zu interpretieren. Die hier vorgestellten Erkenntnisse basieren auf der Analyse von UART-Daten, die direkt von der Hauptplatine und dem Bedienfeld abgegriffen wurden.
Anfängliche Daten aus der Analyse der Hauptplatine zeigten spezifische Byte-Sequenzen:
55:AA:AA:AA:BA - Dies sind Daten von der Hauptplatine
55:AA:AA:AA:B0 - Dies sind Daten von der Hauptplatine
55:AA:AA:AA:B5 - Dies sind Daten von der HauptplatineDiese Sequenzen dienen als Indikatoren für die Aktivität der Hauptplatine und helfen, den Datenverkehr zu identifizieren, der von Interesse ist.
Entschlüsseln der Tastenbefehle
Die spannende Phase beginnt mit dem Abfangen von Daten, während Tasten auf dem Bedienfeld des Kaffeevollautomaten gedrückt werden. Frühere Analysen hatten bereits einige vielversprechende Befehlssequenzen für verschiedene Tastenfunktionen ergeben:
- Standby-Modus (nicht drücken):
55:AA:AA:AA:FF:07:01:07:8A:6B:71:7D55:AA:AA:AA:FF:0F:01:0F:00:B2:B9:7D
- “Espresso”-Taste:
55:AA:AA:AA:FF:07:01:07:B1:AD:F555:AA:AA:AA:FF:07:01:07:8A:AD:F5
- “Kaffee”-Taste (einzelne Portion):
55:AA:AA:AA:FF:07:01:90:6C:2B:F5 - “Kaffee”-Taste (doppelte Portion):
55:AA:AA:AA:FF:07:40:90:6C:2B:F5
Diese Byte-Sequenzen sind der Schlüssel zur Fernsteuerung des Geräts, da sie die spezifischen Aktionen widerspiegeln, die der Kaffeevollautomat ausführt, wenn die entsprechende Taste gedrückt wird. Die Identifizierung dieser Befehle ist ein entscheidender Schritt auf dem Weg zur Integration in ein Smart Home System, auch wenn diese Erkenntnisse nicht direkt in einem Philips EP2231 Test zu finden wären, da sie tiefergehende technische Aspekte betreffen.
Das Hardware-Setup für die Datenerfassung
Um die Kommunikation zwischen der Hauptplatine und dem Bedienfeld präzise abzufangen, ist ein Mikrocontroller wie der ESP8266 ideal. Er kann als UART-Sniffer fungieren. Um Daten von der Hauptplatine zu lesen, muss das Debugging auf der Hauptplatine aktiviert werden. Die Konfiguration in ESPHome sieht typischerweise wie folgt aus:
uart:
rx_pin: GPIO13
baud_rate: 115200
id: uart_mainboard
stop_bits: 1
data_bits: 8
parity: none
debug:
dummy_receiver: true
Schaltplan ESP8266 für die Datenübertragung vom Philips LatteGo Kaffeevollautomat
Dieses Schema zeigt die grundlegende Verkabelung des ESP8266, um die UART-Daten vom Philips LatteGo abzugreifen. Es ist wichtig, die richtigen Pins (RX für Empfang) und Baudraten zu verwenden, um eine korrekte Datenerfassung zu gewährleisten. Eine falsche Konfiguration kann dazu führen, dass nur “Müll” empfangen wird oder gar keine Daten.
Frühere Versuche, Daten direkt vom Bedienfeld abzufangen, führten oft zu unübersichtlichen und inkonsistenten Datenströmen (“garbage”), was die Analyse erschwerte. Daher wurde entschieden, diese Display-UART-Debug-Option zu deaktivieren oder auszukommentieren, um sich auf die klareren Signale der Hauptplatine zu konzentrieren:
#uart:
# - rx_pin: GPIO3
# baud_rate: 115200
# id: uart_display
# stop_bits: 1
# data_bits: 8
# parity: none
# debug:
# dummy_receiver: trueDiese Entscheidung ermöglichte eine fokussiertere Analyse und führte zu den entscheidenden Durchbrüchen bei der Identifizierung von Befehlssequenzen.
Neue Erkenntnisse von der Hauptplatine
Beim Auslesen der Daten von der Hauptplatine wurde eine konsistente Sequenz beobachtet, die sich bei jedem Drücken der “Kaffee”-Taste wiederholte. Diese wiederkehrenden Daten bestätigen die Gültigkeit der identifizierten Befehle und legen nahe, dass die Kommunikation reproduzierbar ist.

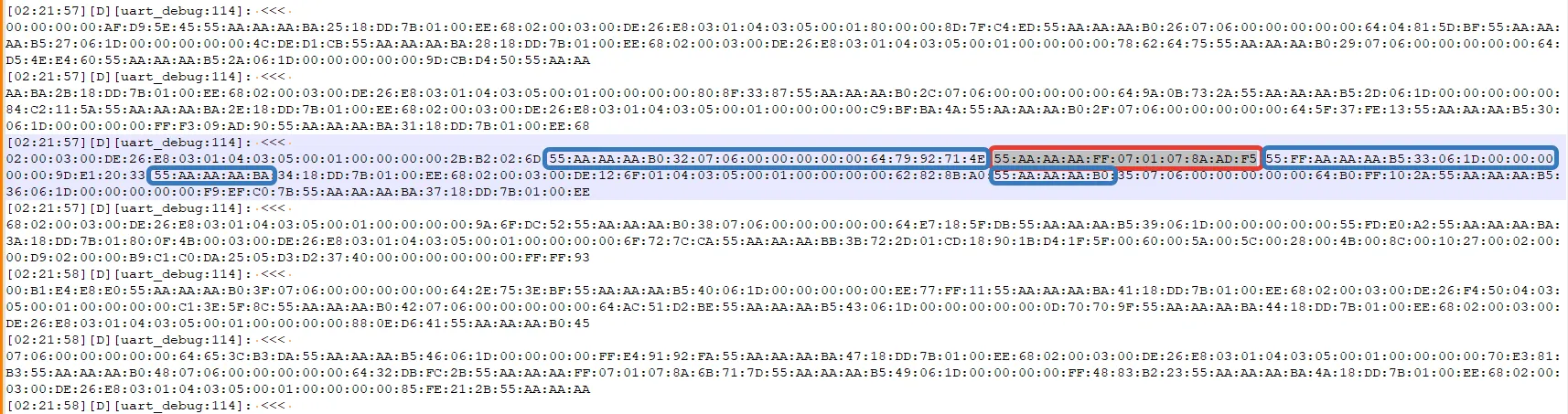

UART-Logdaten des Philips Kaffeevollautomaten nach Drücken der Kaffeetaste
Ein Beispiel für solche Log-Einträge, die nach dem Drücken der “Kaffee”-Taste erfasst wurden:
[02:21:57][D][uart_debug:114]: <<< 02:00:03:00:DE:26:E8:03:01:04:03:05:00:01:00:00:00:00:2B:B2:02:6D:55:AA:AA:AA:B0:32:07:06:00:00:00:00:00:64:79:92:71:4E:55:AA:AA:AA:FF:07:01:07:8A:AD:F5:55:FF:AA:AA:AA:B5:33:06:1D:00:00:00:00:00:9D:E1:20:33:55:AA:AA:AA:BA:34:18:DD:7B:01:00:EE:68:02:00:03:00:DE:12:6F:01:04:03:05:00:01:00:00:00:00:62:82:8B:A0:55:AA:AA:AA:B0:35:07:06:00:00:00:00:00:64:B0:FF:10:2A:55:AA:AA:AA:B5:36:06:1D:00:00:00:00:00:F9:EF:C0:7B:55:AA:AA:AA:BA:37:18:DD:7B:01:00:EEInnerhalb dieser langen Sequenzen sind die zuvor identifizierten Tastenbefehle eingebettet. Die wiederholte Beobachtung dieser Muster nach dem Drücken spezifischer Tasten stärkt die Hypothese, dass dies tatsächlich die Befehle sind, die der Kaffeevollautomat zur Steuerung seiner Funktionen verwendet. Für Smart Home Integratoren ist es hilfreich zu wissen, wie sich dieser technische Ansatz von gängigen Produktvergleichen wie einem Kaffeevollautomat Bestenliste unterscheidet, da es hier nicht um Kaufentscheidungen, sondern um tiefergehende Funktionalität geht.
Die Tastenbefehle als Byte-Arrays
Um diese Befehle in einer Programmierumgebung, beispielsweise für ESPHome oder Home Assistant, nutzen zu können, müssen sie als Byte-Arrays formatiert werden. Dies ermöglicht es dem Mikrocontroller, diese Sequenzen gezielt zu senden und somit den Kaffeevollautomaten zu steuern.
- Standby-Modus (nicht drücken):
55:AA:AA:AA:FF:07:01:07:8A:6B:71:7D={0x55, 0xAA, 0xAA, 0xAA, 0xFF, 0x07, 0x01, 0x07, 0x8A, 0x6B, 0x71, 0x7D}55:AA:AA:AA:FF:0F:01:0F:00:B2:B9:7D={0x55, 0xAA, 0xAA, 0xAA, 0xFF, 0x0F, 0x01, 0x0F, 0x00, 0xB2, 0xB9, 0x7D}
- “Espresso”-Taste:
55:AA:AA:AA:FF:07:01:07:B1:AD:F5={0x55, 0xAA, 0xAA, 0xAA, 0xFF, 0x07, 0x01, 0x07, 0xB1, 0xAD, 0xF5}55:AA:AA:AA:FF:07:01:07:8A:AD:F5={0x55, 0xAA, 0xAA, 0xAA, 0xFF, 0x07, 0x01, 0x07, 0x8A, 0xAD, 0xF5}
- “Kaffee”-Taste (einzelne Portion):
55:AA:AA:AA:FF:07:01:90:6C:2B:F5={0x55, 0xAA, 0xAA, 0xAA, 0xFF, 0x07, 0x01, 0x90, 0x6C, 0x2B, 0xF5} - “Kaffee”-Taste (doppelte Portion):
55:AA:AA:AA:FF:07:40:90:6C:2B:F5={0x55, 0xAA, 0xAA, 0xAA, 0xFF, 0x07, 0x40, 0x90, 0x6C, 0x2B, 0xF5}
Diese Byte-Arrays sind die Grundlage für die Programmierung von Sensoren und Aktuatoren, die dann die physischen Tastenaktionen des Philips LatteGo digital nachbilden können. Die erfolgreiche Umsetzung dieser Erkenntnisse ermöglicht es Smart-Home-Systemen, den Kaffeevollautomaten zu “verstehen” und zu steuern. Die Methode ähnelt der Art und Weise, wie man möglicherweise einen Kaffeevollautomat VeroCup 100 in ein Smart Home System integrieren könnte, auch wenn es sich um einen anderen Hersteller handelt.
Schlussfolgerungen und Nächste Schritte
Die Analyse der UART-Kommunikation eines Philips LatteGo Kaffeevollautomaten hat entscheidende Einblicke in seine interne Funktionsweise und die zugrunde liegenden Befehle für Tastenaktionen geliefert. Die Identifizierung spezifischer Byte-Sequenzen für “Espresso”, “Kaffee” und den Standby-Modus ist ein wichtiger Schritt zur Realisierung einer umfassenden Smart-Home-Integration. Diese technische Tiefe ist es, die Enthusiasten suchen, wenn sie ihren Philips Kaffeevollautomat bei Lidl oder anderswo erwerben und ihn über die Standardfunktionen hinaus nutzen möchten.
Der nächste logische Schritt ist die Implementierung eines Sensors, der in der Lage ist, diese identifizierten Byte-Sequenzen zu überwachen und bei deren Erkennung den gedrückten Knopf (z.B. Espresso oder Kaffee) anzuzeigen. Dies würde nicht nur eine Bestätigung der Korrektheit der gefundenen Bytes liefern, sondern auch die Basis für weiterführende Automatisierungen legen, wie z.B. das Starten des Brühvorgangs per Sprachbefehl oder Zeitplan. Die Erkenntnisse ermöglichen es Nutzern, ihre Philips LatteGo Kaffeevollautomaten nicht nur zu bedienen, sondern auch intelligent in ihr digitales Zuhause zu integrieren und somit ein völlig neues Nutzererlebnis zu schaffen.
