Die Visualisierung von Projektplänen und Zeitabläufen ist entscheidend für den Erfolg jedes Projekts. In der Welt von PowerPoint bietet think-cell ein leistungsstarkes Werkzeug, um komplexe Zeitpläne einfach und professionell darzustellen. Insbesondere die Funktion, die oft als “Klammer Powerpoint” bezeichnet wird, da sie die Erstellung von Gantt-Diagrammen mit deren charakteristischen Elementen wie Klammern und Balken ermöglicht, ist von unschätzbarem Wert. Dieser umfassende Leitfaden für deutschsprachige Nutzer enthüllt die Geheimnisse hinter der effizienten Erstellung und Anpassung von Gantt-Diagrammen mit think-cell, um Ihre Präsentationen auf ein neues Level zu heben und Ihre Projekte klar und verständlich zu kommunizieren.
Die Grundlagen von Gantt-Diagrammen mit think-cell
Gantt-Diagramme, auch Projektzeitpläne genannt, visualisieren die Aktivitäten eines Projekts. Die Skala eines solchen Diagramms ist ein Kalender. Die Dauer von Aktivitäten wird durch Balken oder Prozesspfeile dargestellt, während einzelne Ereignisse durch Meilensteine gekennzeichnet sind. think-cell vereinfacht diesen Prozess erheblich und bietet fortgeschrittene Funktionen, die über die Standardfähigkeiten von PowerPoint hinausgehen.
13.1 Kalenderskala: Ihr Zeitfenster zum Erfolg
Die Kalenderskala bildet das Herzstück jedes Gantt-Diagramms. Mit think-cell können Sie die sichtbare Datumsspanne mühelos anpassen. Die Darstellung der Skala ist zunächst automatisch, kann aber bei Bedarf manuell verändert werden, um den Fokus auf die relevantesten Zeiträume zu legen.
13.1.1 Anpassen des Datumsbereichs: Präzision auf Knopfdruck
Beim Einfügen eines neuen Projektzeitplans ist der Kalender zunächst so skaliert, dass er etwas Zeit vor und nach dem aktuellen Datum anzeigt. Es gibt zwei intuitive Wege, diesen Bereich zu ändern:

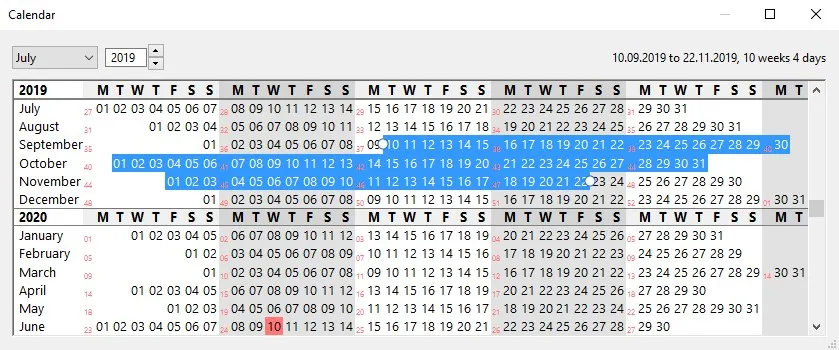

Über den Kalender-Dialog: Ein Doppelklick auf eine Skala, z. B. den Monatsbalken, öffnet den Kalender-Dialog. Alternativ können Sie auf den Button Kalender öffnen im Chart-Menü klicken.
think-cell date-picker for Gantt chartsHier ist das heutige Datum rot markiert. Wählen Sie das gewünschte Start- und Enddatum durch einfaches Anklicken oder Ziehen aus. Zusätzliche Informationen zum ausgewählten Zeitraum werden oben rechts angezeigt. Sie können auch die Pfeiltasten und Bild-Auf/Bild-Ab verwenden, um den Bereich zu erweitern oder zu verschieben.Direktes Ziehen der Skalenenden: Eine weitere elegante Methode ist das direkte Anpassen der Skalenenden im Diagramm:
- Wählen Sie eine Skala aus, z. B. den Monatsbalken.
- Klicken und ziehen Sie den erscheinenden Griff. Während des Ziehens wird das aktuelle Datum als Tooltip angezeigt.
- Nach dem Loslassen des Griffs wird das Diagramm an den neuen Datumsbereich angepasst.
Wichtig: Wenn Sie den Datumsbereich so ändern, dass ein Zeilenelement (siehe 13.3 Zeilenelemente) unsichtbar wird, gehen benutzerdefinierte Beschriftungen verloren. Dies dient dem Schutz sensibler Informationen in nicht sichtbaren Chart-Teilen. Ein Rückgängig machen (Strg+Z) kann verlorene Beschriftungen in der gleichen PowerPoint-Sitzung wiederherstellen.
13.1.2 Skalenanzeige: Klarheit durch intelligente Darstellung
Die Anzeige von Skalen und Trennlinien passt sich dynamisch an den Datumsbereich und die Größe des Charts an. think-cell schlägt automatisch passende Skalen und Trenner vor.
{width=237 height=438}
Insgesamt stehen fünf Skalen zur Verfügung: Jahre, Quartale, Monate, Wochen und Tage. Über das **Skalen**-Menü können Sie diese ein- und ausblenden. Das System deaktiviert Skalen automatisch, wenn nicht genügend Platz vorhanden ist. Darüber hinaus können Sie die Anzeige von **Trennlinien** steuern. Die Option **Automatische Skalen/Trennlinien** sorgt dafür, dass think-cell die Anzeige basierend auf dem Kontext optimiert.
{width=231 height=285}
Sie können auch ein **Geschäftsjahr** konfigurieren, was eine zusätzliche Option im Skalen-Menü freischaltet. Jede Skala unterstützt verschiedene Anzeigeformate für Datumsangaben, z. B. Monatsnamen oder -nummern, die über das Dropdown-Menü in der schwebenden Symbolleiste angepasst werden können.
Darüber hinaus können Sie Skalenbeschriftungen mit benutzerdefiniertem Text wie Fußnoten oder kurzen Kommentaren versehen.Die schwebende Symbolleiste des Gantt-Charts bietet weitere Optionen:
- Wählen Sie zwischen Einfache Wochenenden, Hintergrund Wochenenden und Zusammengeklappte Wochenenden.
- Unter Wochenende: können Sie die Tage definieren, die als Wochenende gelten.
- Woche beginnt am: bestimmt den Starttag der Woche im think-cell-Kalender.
- Die Funktion Skala an Daten anpassen im Kontextmenü des Charts stellt sicher, dass alle Balken und Meilensteine sichtbar sind.
13.1.3 Skalenbeschriftungen und Trennlinien: Feine Details für Klarheit
Jede Skala kann optional eine Beschriftung und Trennlinien aufweisen. Diese Funktionen sind über das Kontextmenü der jeweiligen Skala zugänglich.
{width=394 height=145}

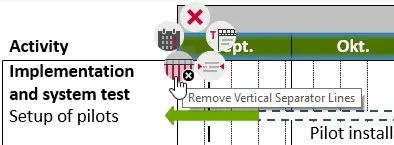

Das Kontextmenü der Skalen bietet folgende Optionen:- Löschen (Tastenkürzel Entf): Entfernt die ausgewählte Skala.
- Kalender öffnen (Tastenkürzel Doppelklick): Öffnet den Kalender-Dialog.
- Vertikale Trennlinien hinzufügen: Ermöglicht das explizite Hinzufügen oder Entfernen von Trennlinien.
- Skalenbeschriftung hinzufügen: Fügt eine beschreibende Textzeile zur Skala hinzu.
Beispielsweise können Sie “Woche vom” links neben die Wochenskala schreiben, wenn der erste Tag jeder Woche in den Skalenbeschriftungen angezeigt wird. Dies erfordert die Aktivierung der Wochenskala, Anpassung des Datumsformats auf die Anzeige des ersten Tages und das Hinzufügen der Skalenbeschriftung.
13.2 Zeilen (Aktivitäten): Das Gerüst Ihres Projekts
Ein Projektzeitplan besteht aus Zeilen, die jeweils eine bestimmte Aktivität repräsentieren. Diese Zeilen enthalten Zeilenelemente wie Balken, Meilensteine und Klammern.
{width=574 height=175}
Sie können eine ganze Zeile auswählen, um deren Aussehen zu ändern, Beschriftungen hinzuzufügen oder zu entfernen sowie sie zu verschieben. Eine spezielle Zeile unterhalb des Charts ist für die wichtigsten Meilensteine reserviert und kann nicht gelöscht oder verschoben werden.13.2.1 Zeilen hinzufügen und entfernen: Flexibilität im Aufbau
Um eine neue Zeile einzufügen, klicken Sie mit der rechten Maustaste auf eine bestehende Zeile und wählen Sie Zeile einfügen . Falls keine Zeilen vorhanden sind, klicken Sie auf den Chartbereich und wählen Sie dort Zeile einfügen. Tastenkombinationen wie Strg+Alt+↑ und Strg+Alt+↓ ermöglichen das schnelle Duplizieren von Zeilen. Zum Löschen einer Zeile verwenden Sie das Kontextmenü oder die Entf-Taste.
13.2.2 Zeilenfunktionen: Mehr als nur Aktivitäten
Jede Zeile kann Zeilenelemente, bis zu drei Beschriftungen, eine horizontale Trennlinie und eine Zeilenschattierung enthalten. Diese Elemente werden über das Kontextmenü hinzugefügt und entfernt.

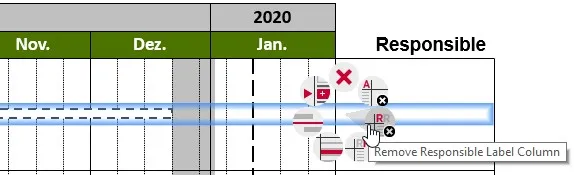

Das Kontextmenü der Zeile bietet unter anderem:- Löschen (Tastenkürzel Entf): Entfernt die ausgewählte Zeile.
- Zeile einfügen: Fügt eine neue Zeile ein.
- Aktivitätsbeschriftungsspalte hinzufügen (Tastenkürzel F2): Fügt eine Spalte für Aktivitätsnamen hinzu.
- Verantwortlichkeitsbeschriftungsspalte hinzufügen: Fügt eine Spalte für verantwortliche Personen hinzu.
- Anmerkungsbeschriftungsspalte hinzufügen: Fügt eine Spalte für Anmerkungen hinzu.
- Zeilenschattierung hinzufügen: Ermöglicht das Hinzufügen von Schattierungen für bessere visuelle Trennung.
- Zeilentrennlinie hinzufügen: Fügt eine Trennlinie über der ausgewählten Zeile hinzu.
13.2.3 Zeilenbeschriftungen: Struktur und Information
Jede Zeile kann bis zu drei Beschriftungen aufweisen, was bis zu drei Textspalten neben dem eigentlichen Zeitstrahl ermöglicht. Die Standardüberschriften sind sprachabhängig. Sie können diese jederzeit überschreiben oder entfernen. Die Aktivitätsbeschriftungen sind standardmäßig vorhanden und jeder Zeile fest zugeordnet.
Sie können Aktivitätsbeschriftungen hierarchisch organisieren, indem Sie die PowerPoint-Buttons **Listeebene verringern/erhöhen** oder die Tastenkombination Umschalt+Alt mit den Pfeiltasten verwenden.
Für die zusätzlichen Spalten (Verantwortlich und Anmerkung) können Sie nicht nur Text, sondern auch Kontrollkästchen oder Harvey-Bälle einfügen. Das Kontextmenü einer Zeilenbeschriftung bietet Optionen wie:- Löschen (Tastenkürzel Entf): Entfernt die ausgewählte Beschriftung.
- Zu Kontrollkästchen wechseln: Ersetzt die Textbeschriftung durch ein Kontrollkästchen.
- Zu Harvey-Ball wechseln: Ersetzt die Textbeschriftung durch einen Harvey-Ball.
- Zu Textbeschriftung wechseln: Konvertiert die Beschriftung zurück in Text.
- Klammer hinzufügen: Fügt eine Klammer hinzu, die sich über mehrere Zeilen erstrecken kann.
13.2.4 Mehrzeilige Beschriftungen: Gruppierung und Übersicht

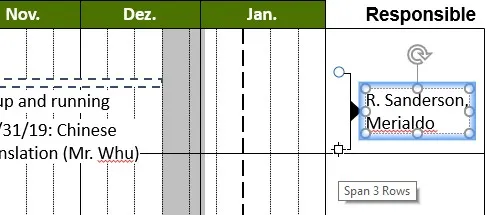

In den Spalten “Verantwortlich” und “Anmerkung” kann jede Beschriftung mehrere Aktivitäten umfassen. Sie können die Griffe neben der Beschriftung ziehen, um den Bereich festzulegen, auf den sich die Beschriftung bezieht.
{width=484 height=208}

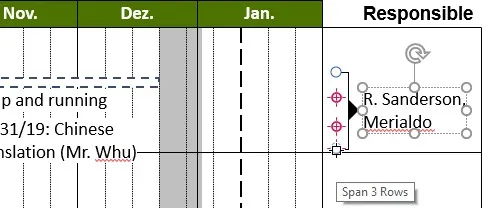

Sobald eine Beschriftung mehrere Zeilen überspannt, erscheint automatisch eine Klammer. Diese kann bei Bedarf entfernt werden.
{width=487 height=215}13.3 Zeilenelemente: Die Bausteine Ihres Zeitplans
think-cell unterstützt verschiedene Arten von Elementen zur Visualisierung von Zeiträumen und Ereignissen:
- Balken: Zeigen die Dauer einer Aktivität an.
- Fünfecke/Pfeile (Prozesspfeile): Ähnlich wie Balken, enthalten aber Text und passen ihre Höhe dynamisch an den Text an.
- Meilensteine: Markieren einzelne Ereignisse.
- Klammern: Dienen zur Beschriftung von Zeiträumen, die mehrere Aktivitätsbalken umfassen.
- Schattierungen: Visualisieren Nicht-Arbeitszeiten wie Wochenenden oder Feiertage.
13.3.1 Elemente hinzufügen: Präzise Platzierung

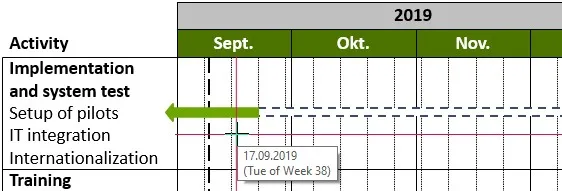

Um ein Element hinzuzufügen, bewegen Sie den Mauszeiger über den Datumsbereich des Charts. Ein Fadenkreuz hilft bei der genauen Positionierung, während ein Tooltip präzise Datumsangaben liefert.
{width=562 height=191}
Wenn das Fadenkreuz aktiv ist, öffnen Sie mit einem Rechtsklick das Kontextmenü. Dieses bietet folgende Optionen:Löschen (Tastenkürzel Entf): Entfernt das ausgewählte Element.
Neuer Balken: Erstellt einen neuen Aktivitätsbalken.
Neuer Meilenstein: Erstellt einen neuen Meilenstein.
Neue Klammer: Erstellt eine neue Klammer.
Neue Schattierung: Erstellt eine neue Schattierung.
Neues Fünfeck/Pfeil: Erstellt einen neuen Prozesspfeil.

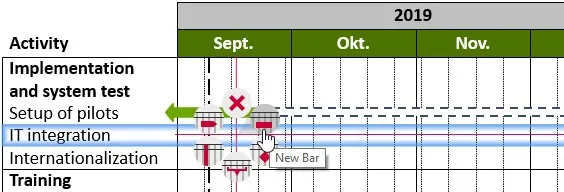

think-cell Gantt chart insert menuHinweis: Um das Kontextmenü einer Zeile für das Einfügen neuer Zeilen oder Beschriftungen zu öffnen, klicken Sie mit der rechten Maustaste auf die Zeile außerhalb des Datumsbereichs.
think-cell Gantt chart insert menuHinweis: Um das Kontextmenü einer Zeile für das Einfügen neuer Zeilen oder Beschriftungen zu öffnen, klicken Sie mit der rechten Maustaste auf die Zeile außerhalb des Datumsbereichs.13.3.2 Elemente verschieben: Dynamische Anpassung
Vorhandene Elemente können durch Ziehen mit der Maus verschoben werden. Sie können auch die Griffe eines ausgewählten Elements anklicken, um das Datum anzupassen oder es an andere Elemente zu binden. Ein Doppelklick auf ein Element öffnet den Kalender-Dialog zur einfachen Datumsänderung.
13.3.3 Meilensteinpositionierung: Präzision im Detail
Balken und Prozesspfeile beginnen standardmäßig um 0:00 Uhr am Startdatum und enden um 24:00 Uhr am Enddatum. Meilensteine werden standardmäßig um 12:00 Uhr positioniert, können aber bei Bedarf durch Ankerpunkte neu ausgerichtet werden.
{width=282 height=138}
Das Datumslabel eines Meilensteins zeigt standardmäßig das Datum der Positionierung an, wechselt aber zum **Vortag**, wenn der Meilenstein am Ende eines Balkens ausgerichtet ist. Dies kann über den Beschriftungs-Inhaltssteuerelement des Meilensteins manuell angepasst werden.13.3.4 Elemente verankern: Automatisierte Abhängigkeiten

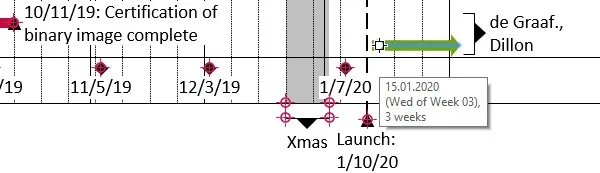

Mithilfe der Griffe von Balken, Prozesspfeilen, Meilensteinen, Klammern und Schattierungen können Sie diese Elemente an andere binden. Wenn Sie einen Griff anklicken, werden die verfügbaren Ankerpunkte hervorgehoben.
{width=600 height=173}

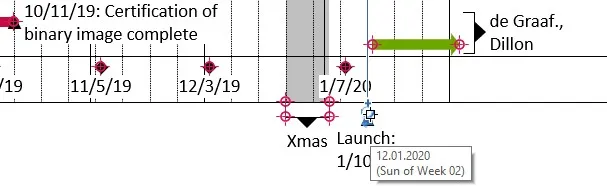

Das Ziehen eines Griffs auf einen Ankerpunkt eines anderen Elements erstellt eine Verbindung. Dies stellt sicher, dass sich das Element automatisch anpasst, wenn das referenzierte Element verschoben wird.
{width=607 height=186}
Elemente können auch über Zeilen hinweg verankert werden. Um ein Element in eine andere Zeile zu verschieben, ziehen Sie das Element selbst, nicht seine Griffe.13.3.5 Chart-Aussehen ändern: Visuelle Anpassung
Die Farben von Balken, Prozesspfeilen, Meilensteinen und Schattierungen können über die Farbsteuerung in der schwebenden Symbolleiste angepasst werden. Auch die Umrisslinien und Formen lassen sich hier konfigurieren.
Das Kontextmenü von Zeilenelementen bietet zusätzliche Anpassungsoptionen, darunter das Hinzufügen oder Entfernen von **Datumsbeschriftungen** (Tastenkürzel F2).13.3.6 Elementbeschriftungen: Information auf den Punkt gebracht

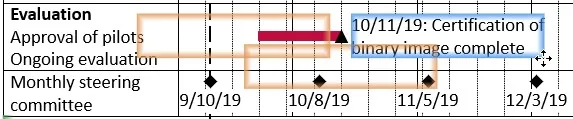

Balken, Prozesspfeile, Meilensteine und Klammern können Beschriftungen tragen. Standardmäßig enthalten diese das Datum oder den Datumsbereich des Elements und werden bei Verschiebung automatisch aktualisiert.
think-cell ermöglicht auch mehrzeilige Beschriftungen, die sich dynamisch anpassen und für eine optimale Lesbarkeit sorgen.
{width=573 height=119}13.4 Datenblatt: Zentralisierte Datenverwaltung
Das Gantt-Diagramm kann Daten aus einem Datenblatt beziehen, was die Verwaltung und Aktualisierung von Terminen erheblich vereinfacht.

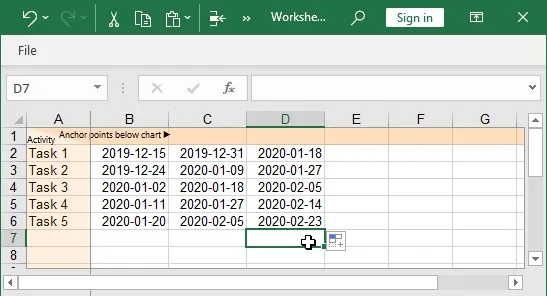

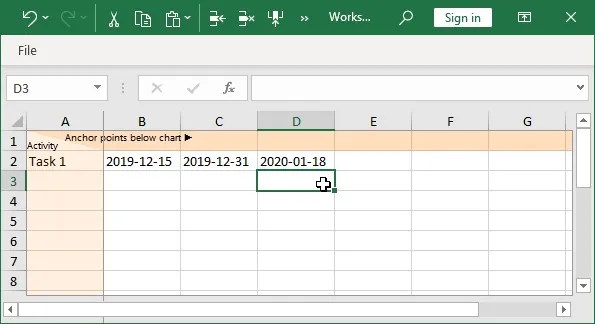

Klicken Sie auf den Button **Datenblatt öffnen**, um dieses zu aktivieren. Die erste Zeile des Datenblatts entspricht der Meilensteinzeile im Chart. Tragen Sie hier die Aktivitätsbeschreibung und die relevanten Daten ein.
{width=595 height=324}
**Wichtig:** Stellen Sie sicher, dass Excel die eingegebenen Daten als Datumsangaben erkennt (in der Regel rechtsbündig ausgerichtet). Beim Eintragen von Daten ohne Uhrzeit nimmt Excel 00:00 Uhr an, was bei der Angabe von Enddaten zu beachten ist.
{width=516 height=291}

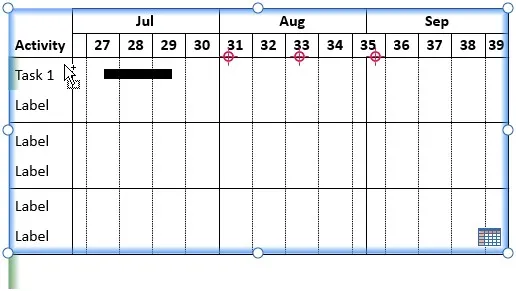

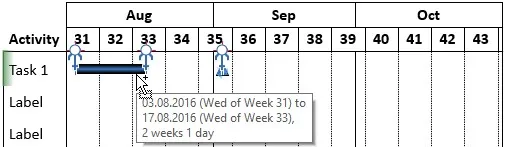

Nach der Dateneingabe erscheinen im Gantt-Chart Ankerpunkte und eine grüne Linie, die die Verknüpfung mit dem Datenblatt signalisiert. Die Zeilenelemente werden dann anhand dieser Daten erstellt und verankert.
{width=505 height=147}

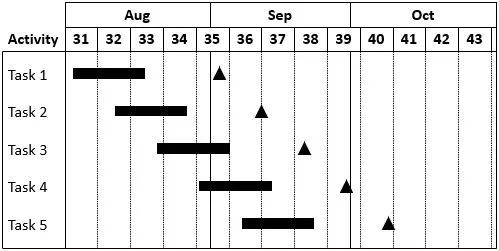

Das automatische Nachziehen von Strukturen und Elementen beim Füllen weiterer Datenblattzeilen ist eine der Stärken von think-cell und ermöglicht die schnelle Erstellung komplexer Gantt-Diagramme.
{width=547 height=296}
{width=499 height=251}13.5 Excel-Link: Datenintegration für maximale Effizienz
Gantt-Diagramme können auch direkt mit einem Bereich in einer Excel-Datei verknüpft werden.
{width=352 height=105}

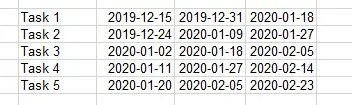

Um eine verknüpfte Grafik zu erstellen:Wählen Sie in Excel alle relevanten Zellen, einschließlich Aktivitätstitel und Daten, sowie eine zusätzliche Zeile für die Meilenstein-Skala darüber.
Verwenden Sie in Excel das Menüband von think-cell und wählen Sie Diagrammtyp: Gantt/Zeitplan.
Wählen Sie in PowerPoint die gewünschte Folie und Position für das neue Gantt-Diagramm.

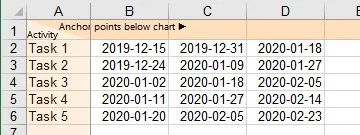

Excel range with dates after linking to a Gantt chartDer ausgewählte Bereich in Excel wird als verknüpft markiert. Das Gantt-Diagramm zeigt nun die Aktivitätstitel und Ankerpunkte, die auf die Excel-Daten verweisen.

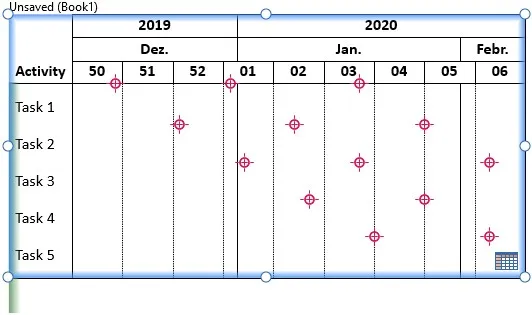

Gantt chart with anchors from Excel, but no timeline itemsAnschließend können Sie Zeilenelemente wie Balken und Meilensteine einfügen und mit den entsprechenden Ankerpunkten verknüpfen. Durch Ziehen und Kopieren (Umschalt+Strg) von Elementen in andere Zeilen können Sie das Diagramm schnell mit Inhalten füllen. Änderungen in Excel werden automatisch im Gantt-Diagramm übernommen.
Excel range with dates after linking to a Gantt chartDer ausgewählte Bereich in Excel wird als verknüpft markiert. Das Gantt-Diagramm zeigt nun die Aktivitätstitel und Ankerpunkte, die auf die Excel-Daten verweisen.
Gantt chart with anchors from Excel, but no timeline itemsAnschließend können Sie Zeilenelemente wie Balken und Meilensteine einfügen und mit den entsprechenden Ankerpunkten verknüpfen. Durch Ziehen und Kopieren (Umschalt+Strg) von Elementen in andere Zeilen können Sie das Diagramm schnell mit Inhalten füllen. Änderungen in Excel werden automatisch im Gantt-Diagramm übernommen.13.6 Datumsformat-Steuerung: Einheitliche Darstellung
think-cell ermöglicht die freie Formatierung von Datumsangaben in allen Beschriftungen des Projektzeitplans. Änderungen an einer Beschriftung wirken sich auf alle anderen aus.
Die Datumsformat-Steuerung in der schwebenden Symbolleiste bietet eine Auswahl der gängigsten Formate und erlaubt die Eingabe benutzerdefinierter Formatierungen gemäß den Excel-Codes sowie zusätzlichen think-cell-spezifischen Codes.Die Formatcodes sind nicht zwischen Groß- und Kleinschreibung zu unterscheiden. Ein Zeilenumbruch kann mit einem Backslash eingefügt werden. Benutzerdefinierte Texte, die wie Formatcodes aussehen könnten, müssen in einfache Anführungszeichen ' eingeschlossen werden.
13.7 Sprachabhängigkeit: Anpassung an globale Standards
Die Darstellung von Monatsnamen, Wochentagen und Standardüberschriften ist abhängig von der im Microsoft Office eingestellten Korrektursprache. Dies beeinflusst auch die Leserichtung des Charts (z. B. von rechts nach links für arabische oder hebräische Sprachen).
Um die Sprache anzupassen:- Ändern Sie die Korrektursprache in den Office-Einstellungen und setzen Sie sie als Standard.
- Entfernen und fügen Sie die sprachabhängigen Beschriftungen und Skalen neu hinzu, um die Änderungen zu übernehmen.
13.8 Datumsformat-Codes: Die Bausteine Ihrer Datenanzeige
Die folgende Tabelle listet die verfügbaren Format-Codes für die Datumsanzeige:
| Code | Beschreibung | Beispiel |
|---|---|---|
<small>d</small> | Tag des Monats | 5 |
<small>dd</small> | Tag des Monats (zweistellig) | 05 |
<small>ddd</small> | Wochentag (Abkürzung) | Mo |
<small>dddd</small> | Wochentag (vollständig) | Montag |
<small>ddddd</small> | Wochentag (einzelnes Zeichen) | M |
<small>w</small> | Kalenderwoche | 7 |
<small>ww</small> | Kalenderwoche (zweistellig) | 07 |
<small>www</small> | “Woche ” + Kalenderwoche | Woche 7 |
<small>wwww</small> | “Woche ” + Kalenderwoche (zweistellig) | Woche 07 |
<small>M</small> | Monat (Zahl) | 9 |
<small>MM</small> | Monat (Zahl, zweistellig) | 09 |
<small>MMM</small> | Monatsname (Abkürzung) | Sep |
<small>MMMM</small> | Monatsname (vollständig) | September |
<small>MMMMM</small> | Monatsname (einzelnes Zeichen) | S |
<small>Q</small> | Quartal (arabische Ziffer) | 4 |
<small>QQ</small> | Quartal (kleingeschriebene römische Ziffer) | iv |
<small>QQQ</small> | Quartal (großgeschriebene römische Ziffer) | IV |
<small>yy</small> | Jahr (zweistellig) | 04 |
<small>yyyy</small> | Jahr (vierstellig) | 2004 |
<small></small> (Backslash) | Zeilenumbruch | Mon 05 |
<small>'</small>…' | Benutzerdefinierter Text | ‘Quartal’ qq |
<small>''</small> | Anführungszeichen | ‘W’ww”yy |
Mit think-cell wird die Erstellung von Gantt-Diagrammen, der Kern von “Klammer PowerPoint”, zu einem intuitiven und effizienten Prozess. Nutzen Sie diese Funktionen, um Ihre Projekte professionell zu visualisieren und Ihre Botschaften klar zu vermitteln.
