Die Welt des Designs und der Fertigung bietet eine breite Palette an Werkzeugen, die für unterschiedlichste Anwendungen konzipiert sind. Wenn es um CAD (Computer-Aided Design) geht, stehen viele vor der Frage, welches Werkzeug für ihre spezifischen Bedürfnisse am besten geeignet ist. Insbesondere die Unterscheidung zwischen 2D- und 3D-CAD-Software ist entscheidend für den Erfolg, sei es im CNC-Bereich oder beim 3D-Druck. In diesem Zusammenhang rücken kostenlose und leistungsstarke Optionen wie LibreCAD und FreeCAD in den Fokus.
Die Rolle von 2D- und 3D-CAD in der Fertigung
Grundsätzlich gilt: 2D-CAD-Software ist oft die bevorzugte Wahl für viele CNC-Anwendungen. Sie ermöglicht die präzise Erstellung von zweidimensionalen Zeichnungen, die direkt in Befehle für Schneide-, Fräs- oder Gravurmaschinen umgesetzt werden können. Die Einfachheit und Direktheit von 2D-Vektoren machen sie ideal für Aufgaben wie das Zuschneiden von Plattenmaterial oder das Erstellen von Schablonen.
Allerdings ist diese Unterscheidung nicht immer schwarz und weiß. Es gibt zahlreiche Szenarien, in denen 3D-CAD-Software auch für CNC-Arbeiten von großem Vorteil sein kann. Reliefschnitzereien beispielsweise erfordern ein dreidimensionales Modell, das dann von spezieller CAM-Software (Computer-Aided Manufacturing) verarbeitet werden muss, um die komplexen Konturen und Tiefen für die CNC-Maschine zu erzeugen. Selbst bei reinen 2D-CNC-Projekten kann das Modellieren des gesamten Projekts in 3D äußerst hilfreich sein. Es erlaubt, die Passform der einzelnen 2D-Holzteile zu überprüfen und ein Gefühl dafür zu entwickeln, ob das fertige Werkstück ästhetisch und funktional “richtig” wirkt. Die Möglichkeit, das Endergebnis visuell zu beurteilen, bevor man mit der eigentlichen Bearbeitung beginnt, spart Zeit und Material.

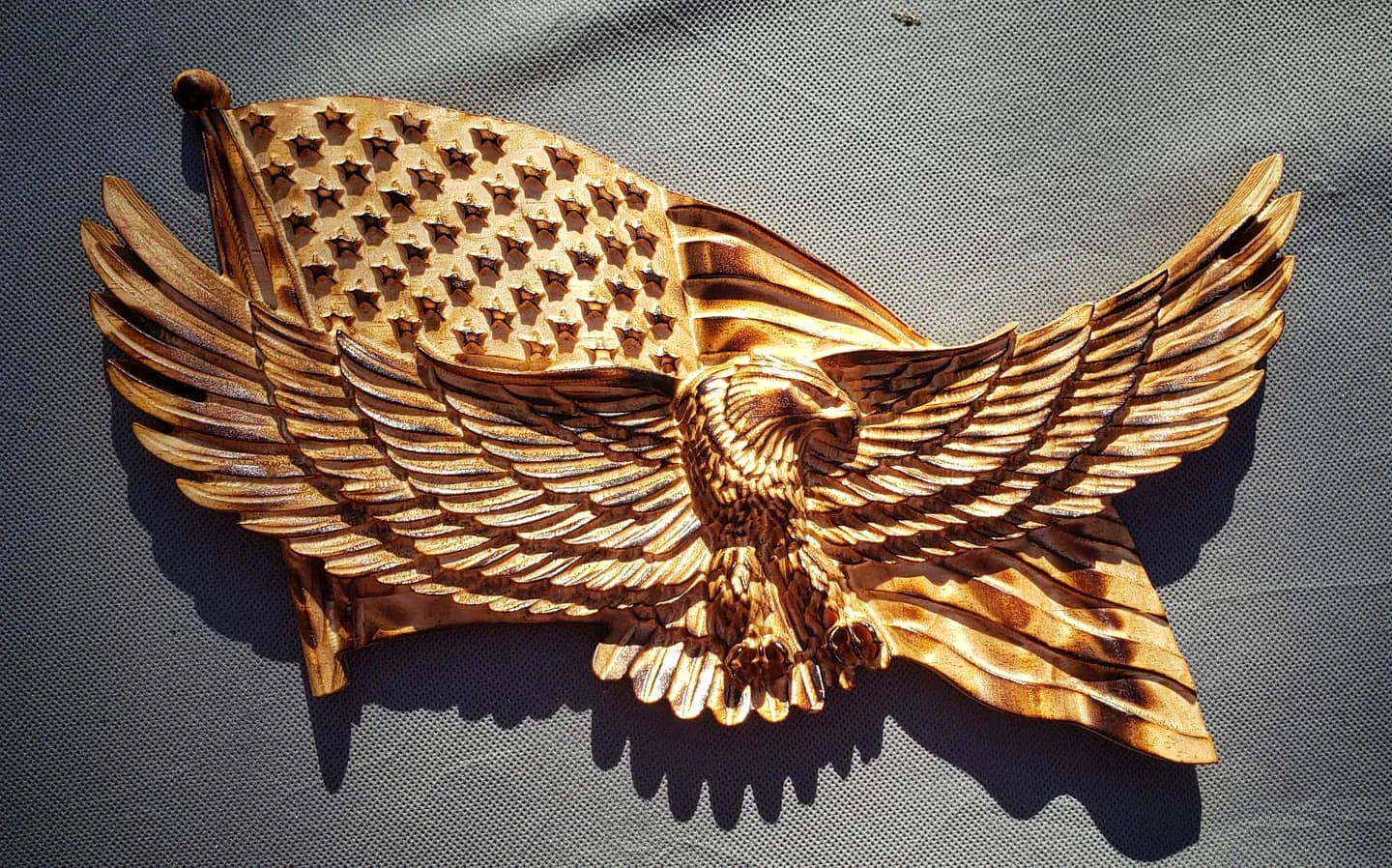

Detailansicht eines 3D-Modells für Reliefschnitzerei
Arbeitsweisen und die Wahl des richtigen Werkzeugs
Die Entscheidung für ein bestimmtes CAD-Programm hängt stark von der persönlichen Arbeitsweise und den Präferenzen des Nutzers ab. Manche Anwender schätzen die Struktur und Kontrolle, die parametrische Modellierung bietet. Bei diesem Ansatz werden Designs durch Beziehungen, Abhängigkeiten und mathematische Formeln definiert. Änderungen an einem Parameter können automatisch das gesamte Modell anpassen. Dies ist besonders vorteilhaft, wenn sich beispielsweise die Materialstärke ändert; eine einzige Zahl anzupassen und zu sehen, wie sich alle Zeichnungen und Modelle neu konfigurieren, ist eine immense Arbeitserleichterung. Programme wie Fusion 360, die parametrische Modellierung nutzen, sind hierfür ein Paradebeispiel.
Andere Anwender bevorzugen möglicherweise die Freiheit und Kreativität, die ein Vektor-Editor wie Inkscape bietet. Hier können Designs oft intuitiver mit Werkzeugen wie einem Grafiktablett und Stift erstellt werden, um 2D-Vektoren für die CNC-Bearbeitung zu generieren. Diese Methode kann für manche Nutzer flüssiger und direkter sein.
Es ist wichtig zu verstehen, dass kein Werkzeug für alle Aufgaben perfekt geeignet ist. Selbst fortschrittliche 3D-CAD-Programme haben ihre Grenzen. Fusion 360 beispielsweise kann bei der Handhabung komplexer Vektorgrafiken schnell an seine Grenzen stoßen und überfordert sein, selbst bei relativ einfachen Zeichnungen.

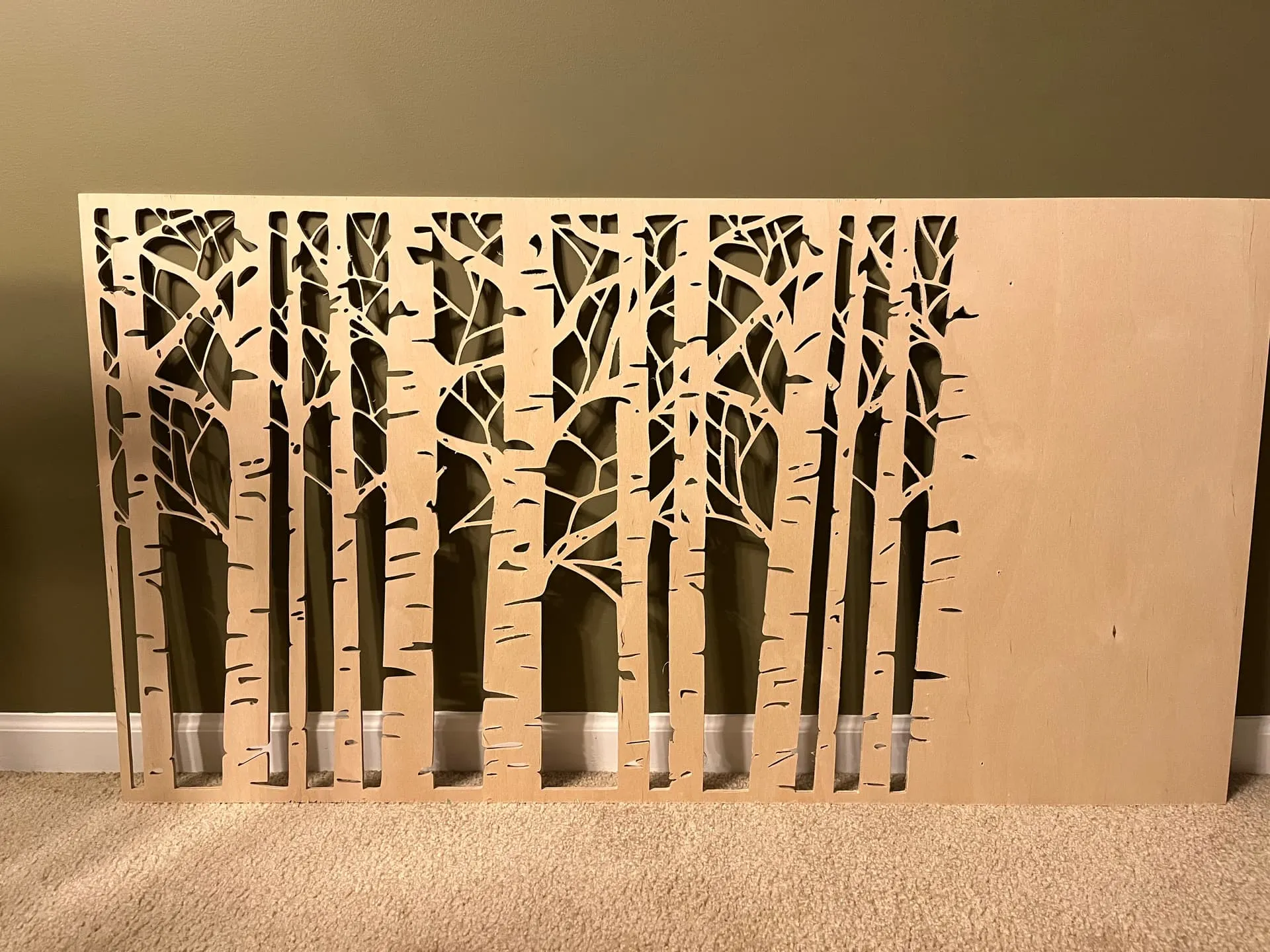

Lasergeschnittene filigrane Muster
Für Projekte, die anspruchsvolle Vektordateien erfordern, wie etwa filigrane Ornamente oder Scroll-Arbeiten, ist es ratsam, auf spezialisierte Vektor-Tools zurückzugreifen. Programme wie Lightburn sind hierfür hervorragend geeignet und werden von vielen Anwendern geschätzt, die komplexe 2D-Vektordateien für Laserschneidearbeiten erstellen.
LibreCAD vs. FreeCAD: Ein tieferer Vergleich
Obwohl das obige Beispiel Fusion 360 als Referenzpunkt nutzt, sind wir hier bei “Shock Neue” darauf spezialisiert, die besten kostenlosen Werkzeuge für Ihre Entdeckungsreise durch Deutschland vorzustellen. Da LibreCAD und FreeCAD zwei der populärsten kostenlosen CAD-Optionen sind, wollen wir diese genauer betrachten:
LibreCAD: Der Meister der 2D-Zeichnung
LibreCAD ist eine exzellente Wahl für alle, die sich auf präzise 2D-Konstruktionen konzentrieren möchten. Es ist eine Open-Source-Software, die für ihre Benutzerfreundlichkeit und ihre Fokussierung auf technische Zeichnungen bekannt ist. Die Benutzeroberfläche ist intuitiv gestaltet und erinnert viele Nutzer an klassische CAD-Programme, was den Umstieg erleichtert.
Stärken:
- Ideal für technische Zeichnungen, Grundrisse und einfache 2D-Designs.
- Hohe Präzision und Kontrolle über Vektorobjekte.
- Gute Unterstützung für DXF-Dateien, ein gängiges Format im CAD-Bereich.
- Einfach zu erlernen, auch für Anfänger im CAD-Bereich.
- Kostenlos und Open Source.
Schwächen:
- Keine 3D-Modellierungsfähigkeiten.
- Weniger fortgeschrittene Funktionen im Vergleich zu einigen kommerziellen 2D-CAD-Programmen.
Für CNC-Aufgaben, bei denen klare Schnitte und Konturen gefragt sind, ist LibreCAD eine unkomplizierte und effektive Lösung. Es ermöglicht die einfache Erstellung von Teilen, die dann direkt an CAM-Software weitergegeben werden können.
FreeCAD: Die 3D-Kraft mit 2D-Fähigkeiten
FreeCAD ist ein leistungsstarker parametrischer 3D-Modellierer, der ebenfalls Open Source ist. Was FreeCAD von vielen anderen 3D-CAD-Programmen unterscheidet, ist sein modularer Aufbau. Dies bedeutet, dass der Benutzer die Funktionalität durch die Installation verschiedener “Workbenches” (Arbeitsbereiche) erweitern kann, die auf spezifische Aufgaben wie Architektur, FEM (Finite-Elemente-Methode) oder eben 2D-Zeichnung zugeschnitten sind.
Stärken:
- Umfassende 3D-Modellierungsfähigkeiten.
- Parametrische Modellierung für flexible Designänderungen.
- Modulares System, das an individuelle Bedürfnisse angepasst werden kann.
- Bietet auch eine “TechDraw”-Workbench für die Erstellung von 2D-Zeichnungen aus 3D-Modellen, was eine Brücke zwischen den Welten schlägt.
- Kostenlos und Open Source.
Schwächen:
- Die Lernkurve kann steiler sein als bei LibreCAD, insbesondere für reine 2D-Aufgaben.
- Die Benutzeroberfläche kann auf den ersten Blick komplex wirken.
- Manchmal können Fehler im Modell auftreten, die durch die parametrische Natur entstehen und sorgfältige Fehlersuche erfordern.
FreeCAD eignet sich hervorragend für komplexere Projekte, bei denen ein 3D-Ansatz unerlässlich ist, sei es für Prototyping, technische Simulationen oder die Vorbereitung von Modellen für den 3D-Druck. Die Möglichkeit, aus einem 3D-Modell präzise 2D-Ableitungen für die Fertigung zu generieren, macht es zu einem äußerst vielseitigen Werkzeug.
Ein komplexes 3D-Modell, das in FreeCAD erstellt wurde
Fazit und Empfehlung
Sowohl LibreCAD als auch FreeCAD sind herausragende kostenlose Werkzeuge, die die Kluft zwischen der kreativen Idee und der physischen Umsetzung schließen können.
- Wenn Ihr Hauptaugenmerk auf präzisen, zweidimensionalen Zeichnungen für CNC-Maschinen oder technische Pläne liegt und Sie eine unkomplizierte, leicht zu erlernende Lösung suchen, ist LibreCAD wahrscheinlich die bessere Wahl.
- Wenn Sie jedoch die Flexibilität der 3D-Modellierung benötigen, komplexe Designs erstellen möchten oder die Möglichkeit haben wollen, aus 3D-Modellen 2D-Zeichnungen abzuleiten, dann ist FreeCAD die leistungsstärkere Option, die ebenfalls 2D-Arbeiten ermöglicht.
Es ist oft ratsam, beide Programme auszuprobieren und zu sehen, welches besser zu Ihrem Workflow und Ihren Projekten passt. Die Welt der digitalen Kreation steht Ihnen mit diesen kostenlosen Werkzeugen offen. Entdecken Sie die Möglichkeiten und bringen Sie Ihre Ideen zum Leben, sei es für ein Hobbyprojekt oder professionelle Anwendungen. Die Reise in die Welt des Designs beginnt oft mit dem richtigen Werkzeug in der Hand.
