Die Erstellung präziser und funktionaler 3D-Modelle ist eine Kernkompetenz im modernen Design und Ingenieurwesen. AutoCAD bietet hierfür eine Vielzahl leistungsstarker Werkzeuge, und der Loft Autocad 3d-Befehl gehört zu den flexibelsten, wenn es darum geht, komplexe Formen aus verschiedenen 2D-Profilen zu erzeugen. Doch selbst mit den besten Werkzeugen können Designfehler oder dimensionale Inkonsistenzen in der ursprünglichen Zeichnung zu erheblichen Herausforderungen führen. Dieser Artikel beleuchtet eine solche Herausforderung anhand eines Klemmteils und zeigt auf, wie man mit dem LOFT-Befehl sowie sorgfältiger Analyse und iterativer Korrektur zu einem optimalen Ergebnis gelangt.
Die Herausforderung der 3D-Modellierung mit AutoCAD
Die 3D-Modellierung in AutoCAD ist ein Prozess, der Präzision, Verständnis für Geometrie und die Fähigkeit erfordert, technische Zeichnungen in dreidimensionale Objekte zu übersetzen. Der LOFT-Befehl ist dabei besonders nützlich, um glatte Übergänge zwischen unterschiedlichen Querschnitten zu schaffen. Er verbindet zwei oder mehr Profile, die in verschiedenen Ebenen liegen können, und erzeugt daraus einen Volumenkörper oder eine Fläche. Diese Flexibilität macht ihn ideal für Bauteile mit komplexen, organischen Formen oder für Übergangsstücke.
Der Loft-Befehl: Grundlagen und Anwendung
Der LOFT-Befehl (Loft auf Deutsch “hochziehen” oder “erheben”) in AutoCAD ermöglicht es, einen 3D-Körper oder eine 3D-Fläche zu erstellen, indem er eine Reihe von 2D-Profilen (Kreise, Polylinien, Splines etc.) miteinander verbindet. Diese Profile müssen in der richtigen Reihenfolge und Ausrichtung zueinander platziert werden, um das gewünschte Ergebnis zu erzielen. Man kann optional Leitkurven (Guides) oder einen Pfad (Path) verwenden, um die Form des Loft-Körpers weiter zu steuern. Die korrekte Anwendung von LOFT erfordert ein genaues Verständnis der Beziehungen zwischen den Profilen und den gewünschten Endformen.
Das Klemmteil-Projekt: Eine Fallstudie
Bei der Überarbeitung eines bereits bestehenden 3D-Modells eines Klemmteils, das ursprünglich aus einer technischen Zeichnung abgeleitet wurde, traten mehrere inhärente Probleme im Design auf. Wie oft bei komplexen Bauteilen mit Funktionen wie Schraubgewinden und Klemmbacken, sind Präzision und die Einhaltung dimensionaler Spezifikationen entscheidend. Das ursprüngliche Modell zeigte zwar eine grundlegende Form, jedoch offenbarten sich bei genauerer Betrachtung und der Anwendung des LOFT AutoCAD 3D-Befehls zur Detaillierung der einzelnen Komponenten mehrere kritische Mängel.
Analyse und Korrektur der Konstruktionsfehler
Die sorgfältige Analyse des anfänglichen Klemmteil-Modells offenbarte drei Hauptprobleme: die Ausrichtung der Gewindeachse, die Parallelität der Klemmbacken und eine dimensionale Inkonsistenz im Bereich der Auflagefläche.
Ausrichtung der Gewindeachse
Ein zentraler Mangel war die Fehlausrichtung der Achse des Schraubgewindegehäuses. Um eine korrekte Funktion und Montage zu gewährleisten, muss die Achse des Schraubgewindegehäuses exakt ausgerichtet sein, wie in der Original-Aufgabenstellung gefordert. Im Modell wurde dieser Bereich zur besseren Visualisierung der Korrektur rot markiert und in die korrekte Orientierung gedreht. Eine präzise Ausrichtung ist nicht nur ästhetisch wichtig, sondern entscheidend für die reibungslose Funktion des Schraubgewindes und die Integrität des gesamten Klemmmechanismus.
Draufsicht des Klemmteils in AutoCAD mit korrigierter Ausrichtung der Gewindehülse
Parallelität der Klemmbacken
Ein weiteres grundlegendes Konstruktionsprinzip für ein Klemmteil ist die Parallelität der beiden Klemmbacken. Dies bedeutet, dass die Vorderseite der runden Auflagefläche am unteren Teil der 3D-isometrischen Ansicht mit der Mitte des Schraubgewindes übereinstimmen muss, das oben in das Teil eindringt. Beide sollten konzentrisch zur Ausrichtung der Mitte des Schraubgewindes sein. Fehlt diese Parallelität, kann das Klemmteil die vorgesehenen Objekte nicht effektiv und gleichmäßig halten, was zu einer unzureichenden Klemmkraft oder einer Beschädigung des geklemmten Materials führen kann.
Das Problem der Dimensionierung: Durchmesser vs. Profil
Der dritte und vielleicht kniffligste Fehler lag in einer dimensionalen Inkonsistenz. Die flache Auflagefläche hatte einen Durchmesser von nur 1 Zoll. Das mittels LOFT AutoCAD 3D erzeugte Teil der Klemme, das als Profil D bezeichnet wird, ragte jedoch an mindestens einer Stelle über die Auflagefläche hinaus. Dies ist ein klares Zeichen für einen Konstruktionsfehler, da ein Bauteil nicht über seine eigene Auflagefläche hinausragen sollte, wenn dies nicht explizit so vorgesehen ist. Solche Überstände können zu Passungenauigkeiten, Materialermüdung oder gar zur Unbrauchbarkeit des Teils führen.
Iterativer Designprozess und Optimierung
Um die identifizierten Probleme zu beheben, war ein iterativer Designprozess erforderlich. Dies bedeutet, schrittweise Anpassungen vorzunehmen und das Modell nach jeder Änderung erneut zu überprüfen.
Anpassungen und ihre Konsequenzen
Angesichts des dimensionalen Konflikts zwischen dem 1-Zoll-Durchmesser der Auflagefläche und dem überstehenden Profil D gab es zwei logische Lösungsansätze, die auch kombiniert werden konnten:
- Kürzung von Profil D: Eine Möglichkeit war, die Höhe des D-Profils zu kürzen, beispielsweise um 0,25 Einheiten. Dies hätte zur Folge, dass das geloftete Eckstück neu berechnet werden müsste.
- Vergrößerung des Durchmessers der Auflagefläche: Alternativ oder ergänzend dazu konnte der Durchmesser der Auflagefläche auf mindestens ca. 1,05 Zoll vergrößert werden, um das geloftete Profil vollständig abzudecken.
Nachdem ich mit dem Modell weiter experimentiert hatte, wurde die Höhe des D-Abschnitts um 0,25 gekürzt und das Eckstück neu geloftet. Anschließend wurde der Durchmesser der Auflagefläche dieser Backe vergrößert, um das geloftete Profil zu bedecken. Dies erforderte wiederum eine Anpassung der Position des Rohrs, durch das die Schraubgewinde an der anderen Klemmbacke verlaufen. Jede Änderung an einem Teil des Modells kann Auswirkungen auf andere Bereiche haben, was die Bedeutung eines ganzheitlichen Ansatzes beim 3D-Design unterstreicht.

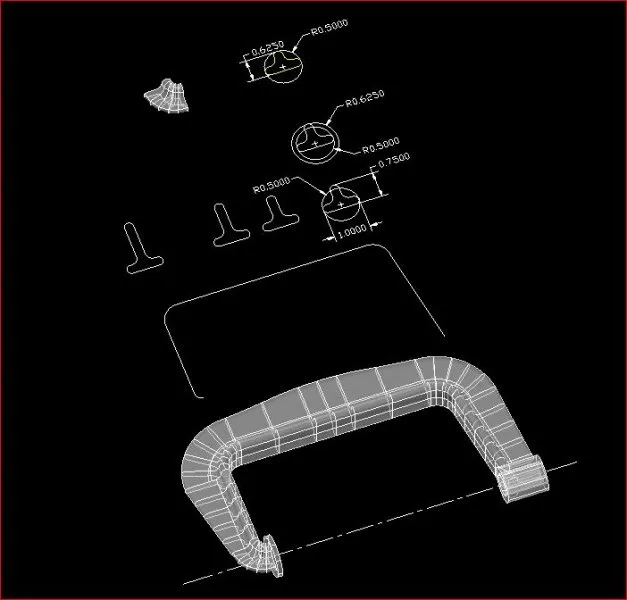

Optimiertes 3D-Modell eines Klemmteils in AutoCAD, das die dimensionale Herausforderung mit Profil D und der Auflagefläche illustriert
Best Practices für präzises 3D-Lofting
Diese Fallstudie unterstreicht mehrere Best Practices für die Arbeit mit dem LOFT AutoCAD 3D-Befehl und die allgemeine 3D-Modellierung:
- Gründliche Planung der Profile: Bevor Sie lofting anwenden, stellen Sie sicher, dass Ihre 2D-Profile sauber gezeichnet und korrekt positioniert sind.
- Achten Sie auf Ausrichtung und Parallelität: Bei Klemmteilen und mechanischen Komponenten sind diese Eigenschaften entscheidend für die Funktion.
- Prüfen Sie dimensionale Konsistenzen: Verwenden Sie Messwerkzeuge und visuelle Inspektion, um sicherzustellen, dass alle Teile des Modells logisch zusammenpassen und keine unerwünschten Überstände oder Lücken entstehen.
- Iteratives Vorgehen: Scheuen Sie sich nicht davor, das Design anzupassen und neu zu lofting oder andere Befehle anzuwenden, wenn Fehler auftreten. 3D-Modellierung ist oft ein Prozess des Verfeinerns.
- Verständnis der Konstruktionsabsicht: Das 3D-Modell muss die Absicht der ursprünglichen 2D-Zeichnung oder des Konzepts korrekt widerspiegeln und dabei eventuelle Unklarheiten oder Fehler der Quelle beheben.
Fazit
Der LOFT AutoCAD 3D-Befehl ist ein mächtiges Werkzeug für die Erstellung komplexer 3D-Geometrien. Doch wie diese Fallstudie zeigt, ist selbst das beste Werkzeug nur so gut wie die Daten, mit denen es gefüttert wird, und das Fachwissen des Anwenders. Eine kritische Analyse der Ausgangsdaten, ein tiefes Verständnis der geometrischen und funktionalen Anforderungen eines Bauteils sowie die Bereitschaft zu iterativen Designkorrekturen sind unerlässlich, um präzise, funktionale und fehlerfreie 3D-Modelle in AutoCAD zu erstellen. Wenn Sie sich ähnlichen Herausforderungen stellen, nutzen Sie die hier gewonnenen Erkenntnisse und scheuen Sie sich nicht, kreativ zu denken und Ihr Modell schrittweise zu optimieren. Teilen Sie gerne Ihre eigenen Erfahrungen und Tipps zur 3D-Modellierung in AutoCAD mit unserer Community!
