Mein Go-Kart-Traum: Die ersten Schritte mit SolidWorks

3D-Modell eines Go-Kart-Rades in SolidWorks

Fast jeder junge Ingenieur oder Designer hat irgendwann davon geträumt, ein eigenes Go-Kart, ein Geländefahrzeug oder ein einfaches Aufsitzfahrzeug zu bauen. Als Erwachsener mit einer Vorliebe für den Kauf von Gebrauchtteilen im Internet mache ich diesen Kindheitstraum nun zur Realität. Ich begann dieses Projekt auf meine übliche Weise: Einige Stunden lang suchte ich bei Google und in Foren nach Ratschlägen und Inspiration, um die meisten davon dann zu ignorieren und mich stattdessen auf Online-Auktionsplattformen nach Komponenten umzusehen. Diese hätte ich zwar auch selbst entwerfen und fertigen können, doch das wäre entweder teurer in Bezug auf Material oder Arbeitszeit gewesen, oder es hätte die Fähigkeiten meiner verfügbaren Ausrüstung überstiegen. Die Planung und erste Modellierung für mein Go-Kart-Projekt startete ich direkt in SolidWorks, um von Anfang an präzise zu arbeiten.

Die erste Komponente, die ich kaufen wollte, war eine Hinterachse. Obwohl ich gerne eine ordentliche Drehmaschine in meiner Werkstatt hätte, um meine eigene zu fertigen, fehlen mir sowohl der Platz als auch die Zeit, um diese Investition lohnenswert zu machen. Das Gute daran, dass viele Leute ein solches Go-Kart bauen wollen, ist, dass fast genauso viele aufgeben, bevor sie es fertigstellen. Zum Glück für mich bedeutet das, dass das Internet eine wahre Fundgrube für erschwingliche Gebrauchtteile ist, die andere, die ihr Projekt aufgegeben haben, loswerden wollen!

Ich konnte problemlos eine kleine Hinterachse mit Bremssystem und Kettenrad vor Ort finden und abholen. Sobald ich diese besaß, war es an der Zeit, sie zu modellieren, damit sie einfach in meinen Baugruppenmodellen verwendet werden konnte. Ich stieg in SolidWorks für Windows 10 ein und erstellte eine detailgetreue Kopie der wichtigsten Abmessungen der Achsbaugruppe. Ich benötigte nicht jedes Detail, sondern nur genügend, um andere Teile von ihren Schlüsselpositionen aus entwerfen zu können.

Jetzt hatte ich eine Achse und ein CAD-Modell davon, von dem aus ich mit dem Entwurf beginnen konnte. Ich benötigte jedoch noch einige weitere Komponenten, um das Projekt wirklich voranzutreiben. Ich kehrte zum bewährten Internet zurück und fand die nächste logische Komponente, die ich brauchen würde: einige Räder. Wie bei der Achse hatte ich Glück mit jemandem, der Teile loswurde, und ergatterte vier 13-Zoll-Außenräder, die direkt auf die Naben der Achse passten. Auch hier benötigte ich nur ein grobes Modell für meine komplette Baugruppe, um die Bodenfreiheit usw. zu überprüfen. SolidWorks für Maker machte dies einfach, und innerhalb weniger Minuten hatte ich ein Modell, das detailliert genug war, um damit zu arbeiten. Ich fügte einigen Flächen Farbe hinzu, um den Reifen von der Felge besser unterscheiden zu können.

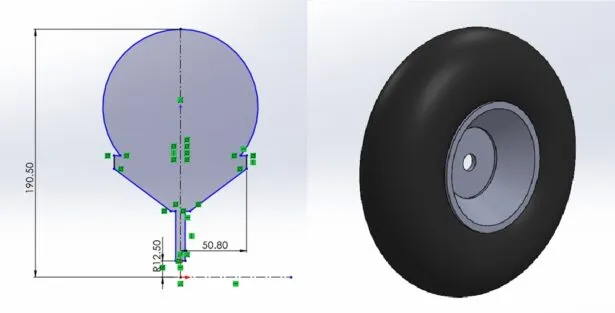

3D-Modell eines Go-Kart-Rades in SolidWorks3D-Modell eines Go-Kart-Rades in SolidWorks

Einige weitere Teile, die ich letztendlich als gekaufte Komponenten beschaffen musste, waren ein Sitz, eine Möglichkeit, das Go-Kart zu bewegen, und eine Möglichkeit, es zu lenken. Am wenigsten Sorgen machte ich mir um den Sitz und am meisten darum, wie ich es zum Fahren bringen könnte. Der Maschinenbauingenieur in mir wollte einen Motor verwenden, aber der Designer in mir dachte, ein Elektromotor könnte einfacher zu integrieren sein. Am Ende folgte ich dem, was ich am besten kenne, und entschied mich für einen Verbrennungsmotor – mein Gehirn sagt mir immer noch, dass Elektrizität Hexerei ist. Ich fand einen 89 PS starken Zweitaktmotor zum Verkauf und holte ihn am nächsten Tag ab. Auch hier erstellte ich ein einfaches CAD-Modell, das die wichtigsten Befestigungspunkte und das Ausgangskettenrad zeigte, das mit dem Kettenrad an der Achsbaugruppe ausgerichtet werden musste. Der Sitz war eine einfache Wahl; ich fand etwas, das an einem der alten Tretautos meines Neffen befestigt war und funktionieren würde. Dieselbe Person, bei der ich die Hinterachse gekauft hatte, hatte auch einige Vorderachsenstummel, die ich gleichzeitig mitnahm. Auch für diese Teile benötigte ich lediglich ein grobes CAD-Modell mit den entscheidenden Verbindungspunkten an den richtigen Stellen, um darauf aufbauen zu können. Wer komplexere Baugruppen plant, findet in SolidWorks 2018 oder neueren Versionen umfassende Funktionen für die Montage und Simulation.

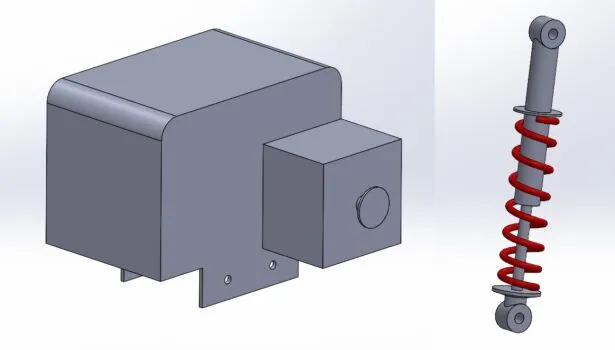

3D-Modell eines Go-Kart-Motors mit wichtigen Befestigungspunkten in SolidWorks3D-Modell eines Go-Kart-Motors mit wichtigen Befestigungspunkten in SolidWorks

Alle Modelle, die ich für diesen Teil des Projekts erstellt habe, verwendeten einfache Einstiegsfunktionen und Werkzeuge innerhalb von SolidWorks für Maker. In den nächsten Schritten werden wir uns mit tiefergehenden Designarbeiten rund um die Hinterachsbaugruppe beschäftigen, einschließlich der Motor- und Achsbefestigungen sowie einiger Halterungsfunktionen, um Federungskomponenten anbringen zu können. Dies umfasst auch die genaue Positionierung von Elementen und die Integration von Materialien, ähnlich wie bei der Arbeit mit SolidWorks Steel für robuste Rahmenkonstruktionen.

Um die Effizienz in der Konstruktion weiter zu steigern und auf älteren Systemen stabil zu arbeiten, kann man auch ältere Versionen wie SolidWorks 2014 SP5 herunterladen. Dies zeigt die Vielseitigkeit der Software über verschiedene Iterationen hinweg, von frühen Versionen bis hin zu SolidWorks 19.

Fazit und Ausblick

Die ersten Phasen meines Go-Kart-Projekts zeigen, wie ein Kindheitstraum mit der richtigen Software und etwas Kreativität Wirklichkeit werden kann. Die Nutzung von SolidWorks für Maker ermöglichte es mir, schnell und effizient detaillierte Modelle der beschafften Komponenten zu erstellen und eine klare Vision für die Gesamtbaugruppe zu entwickeln. Es ist erstaunlich, wie selbst mit grundlegenden CAD-Kenntnissen und der ersten Einführung in SolidWorks, die durch die “1” im Suchbegriff Solidworks 1 oft assoziiert wird, bereits so viel erreicht werden kann.

Dieser Ansatz spart nicht nur Zeit und Geld bei der Materialbeschaffung, sondern stellt auch sicher, dass alle Teile perfekt zusammenpassen, bevor der eigentliche Bau beginnt. Bleiben Sie dran für den nächsten Teil dieses Projekts, in dem wir uns in die Details der Rahmengestaltung und die Integration der Aufhängung vertiefen werden! Ihr eigenes DIY-Projekt wartet vielleicht schon darauf, mit SolidWorks Gestalt anzunehmen.
