Jeder liebt die Gelegenheit, einen ersten Blick auf neue Funktionen in Entwicklung zu werfen. Dieses Thema ist so beliebt, dass die “Technology Preview Skit” von 2019 einen neuen Platz bei der SOLIDWORKS World gefunden hat, um sowohl das Live- als auch das Online-Publikum besser zu bedienen. Bei Shock Naue sind wir stolz darauf, Ihnen als ERSTE die unglaublichen neuen Funktionen vorstellen zu können, an denen unsere Entwickler hart arbeiten, um sie in der Version Solidworks 2020 zu liefern. Das Team erhielt gerade genug Schulung in Rundfunk und Journalismus, um das SOLIDWORKS NEWS NETWORK (SNN) zu gründen, moderiert von Mark Barrow, Megan Duane und dem Neuzugang Michael Steeves. Erfahren Sie, welche revolutionären Neuerungen Sie in SOLIDWORKS 2020 erwarten dürfen. Um einen Blick auf frühere Entwicklungen zu werfen, können Sie auch unsere Artikel zu SOLIDWORKS 2019 und 2020 oder SOLIDWORKS 2018 und 2019 durchsehen.
Nachrichtensprecher des SOLIDWORKS News Network vor SOLIDWORKS Logo
Verbesserungen bei der Skizzenerstellung und Modellierung
Die SNN-Nachrichtenredaktion beginnt die Sendung mit einem aktuellen Wetterbericht von Mark Schneider, der in einem Polarwirbel gefangen ist und mit seiner Situation sichtlich unzufrieden ist.
Das Moderationsteam des SOLIDWORKS News Network für die Vorschau auf SOLIDWORKS 2020
Da er seine Wetterausrüstung aktualisieren muss, führt Mark die Benutzer durch die Neugestaltung seines Anemometers, das nun auch bei Windgeschwindigkeiten von über 65 km/h leichter zu halten ist.
Mark Schneider als Wetterreporter in einer polaren Kältezone demonstriert eine SOLIDWORKS 2020 Funktion
Torsionskontrolle bei Splines
In SOLIDWORKS 2020 können Anwender nun Splines in einer Skizze mit einer G3-Kontinuität oder einer konstanten Krümmungsrate versehen. Diese neue Funktion ermöglicht eine präzisere und flüssigere Gestaltung von komplexen Kurven, was besonders im Produktdesign und der Oberflächenmodellierung von Vorteil ist. Die verbesserte Spline-Kontrolle trägt maßgeblich zur Qualität und Ästhetik Ihrer Modelle bei und vereinfacht die Erstellung anspruchsvoller Geometrien.

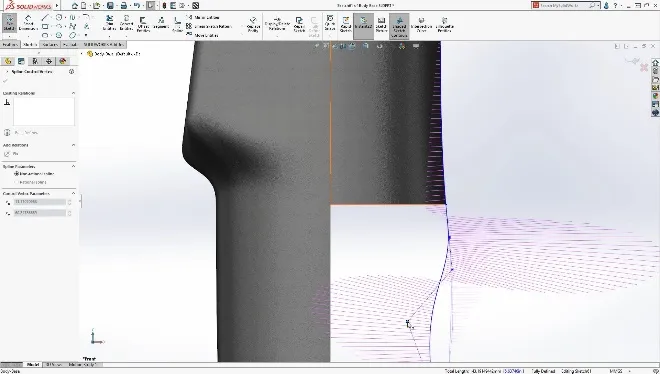

Darstellung der Torsionskontrolle und G3-Kontinuität bei Splines in SOLIDWORKS 2020 Skizzen
Schnittansicht normal zum Bildschirm
Ein weiteres Highlight in SOLIDWORKS 2020 ist die Möglichkeit, Schnittansichten normal zum Bildschirm zu erstellen. Diese Funktion optimiert die Betrachtung und Analyse komplexer Modelle erheblich. Außerhalb des Befehls aktualisiert sich die Schnittansicht bei Rotation des Modells, wird aber nicht durch Zoomen beeinflusst. Die Tiefe der Schnittansicht wird bequem über das Mausrad und die Strg-Taste gesteuert. Dies ermöglicht eine intuitive und schnelle Untersuchung interner Modellstrukturen, was die Designprüfung und Fehlererkennung beschleunigt.

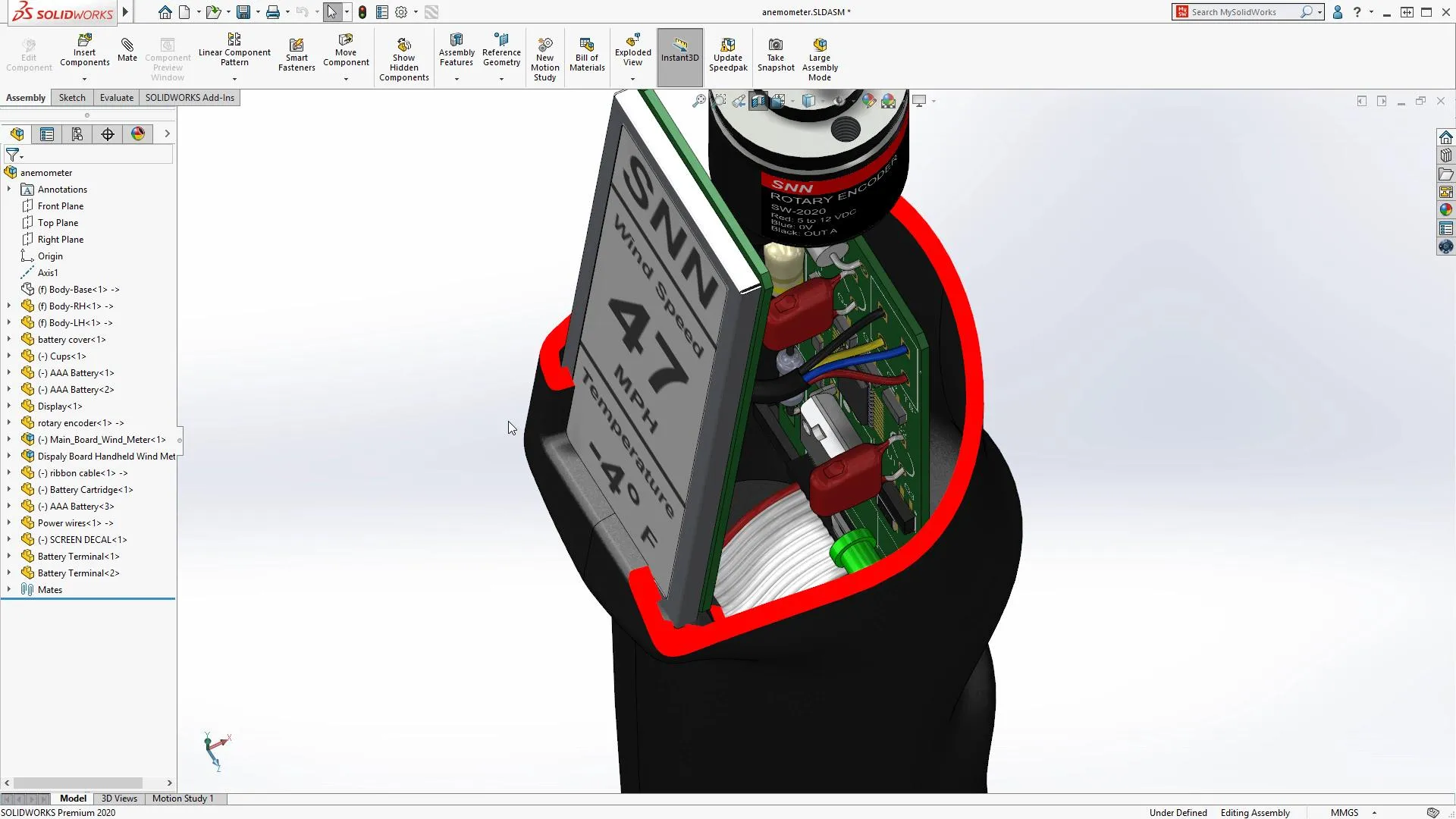

Neue Funktion zur Erstellung einer Schnittansicht normal zum Bildschirm in SOLIDWORKS 2020

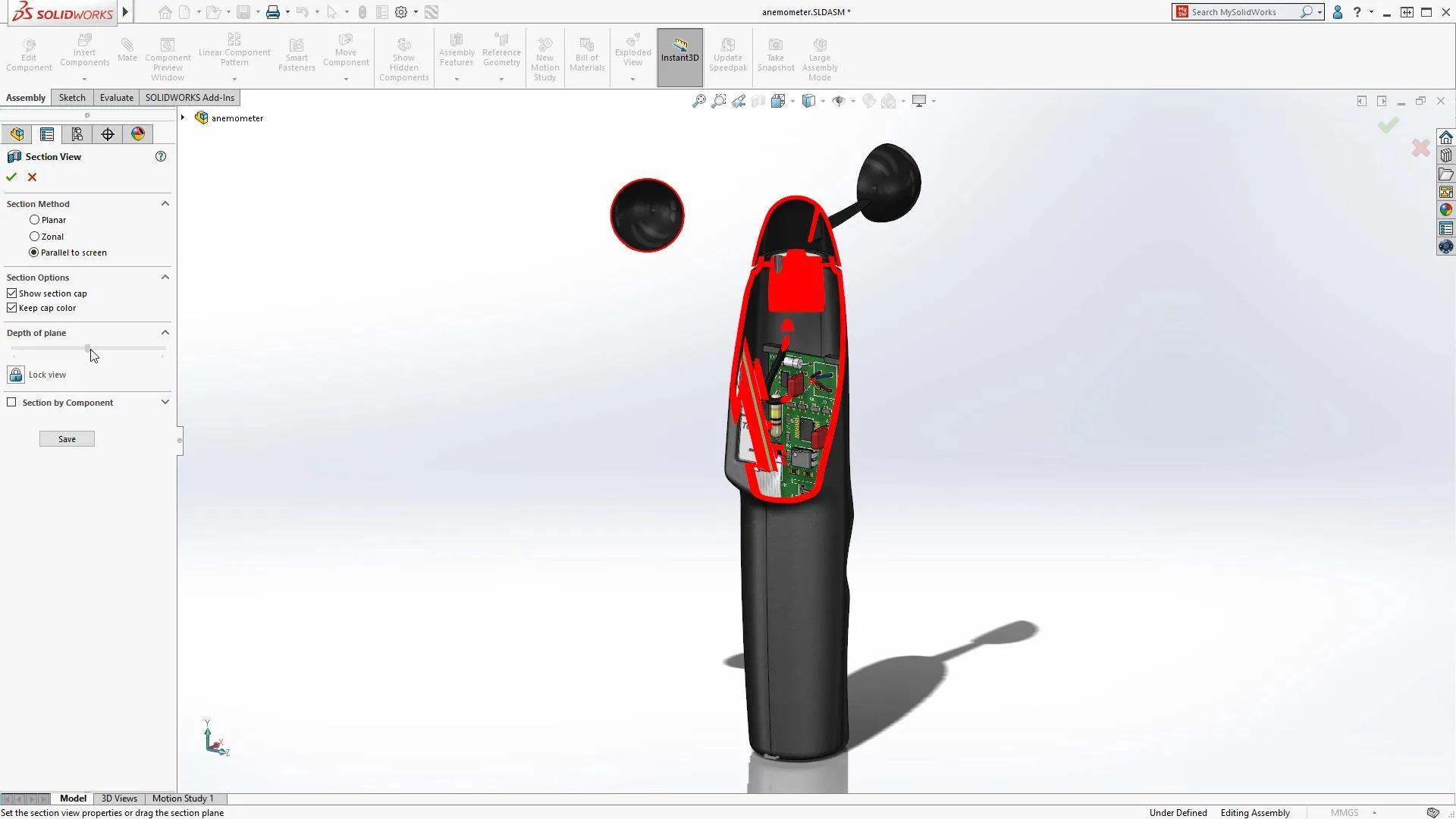

Steuerung der Schnittansichtstiefe mit Mausrad und STRG-Taste in SOLIDWORKS 2020
Zurück am SNN-Nachrichtentisch leidet Michael mit Marks unangenehmer Situation und isst etwas beruhigendes Essen, sehr zur Ungläubigkeit seiner Co-Moderatoren.
Im Sinne von “The news must go on” liefert Megan Duane ihren Leitartikel zu einem Thema, das einen Großteil des Publikums schwer bewegte:
Effiziente Baugruppenverwaltung
SOLIDWORKS 2020 bringt auch entscheidende Verbesserungen für die Arbeit mit Baugruppen, die die Effizienz und Genauigkeit Ihrer Projekte steigern.
Hüllkomponenten in Unterbaugruppen übertragen

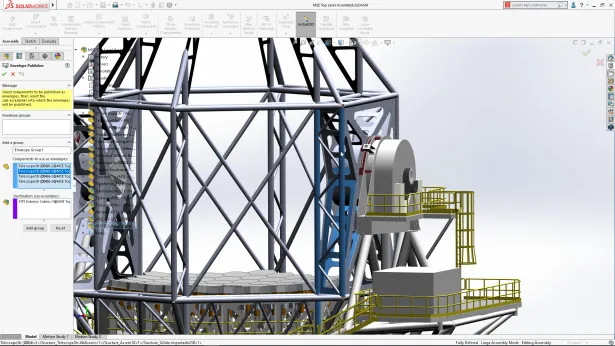

Anwender können nun Komponenten mehrerer Unterbaugruppen als Hüllreferenzen in bestimmten Unterbaugruppen auswählen. Dies vereinfacht die Handhabung komplexer Baugruppen und sorgt für eine bessere Übersichtlichkeit. Die Übertragung von Hüllkomponenten trägt dazu bei, dass sich Ihre Konstruktionsprozesse reibungsloser gestalten und die Leistung Ihrer Baugruppen optimiert wird. Wer bereits mit SOLIDWORKS 19 gearbeitet hat, wird die Weiterentwicklung dieser Funktionen schätzen.
Übertragung von Hüllkomponenten auf Unterbaugruppen in SOLIDWORKS 2020 zur effizienteren Konstruktion
Masseneigenschaften in SOLIDWORKS Routing
Eigenschaften für Drähte, Kabel und Ummantelungen können jetzt eine Masse pro Längeneinheit enthalten. Dies ermöglicht eine genaue und Echtzeit-Aktualisierung der Masseneigenschaften. Diese Funktion ist besonders wertvoll für Ingenieure, die an elektrischen oder hydraulischen Systemen arbeiten, da sie die präzise Berechnung des Gesamtgewichts und der Balance ihrer Designs erheblich verbessert. Die Genauigkeit der Massenberechnungen in SOLIDWORKS 2020 sorgt für eine höhere Zuverlässigkeit in der Konstruktion und Fertigung.

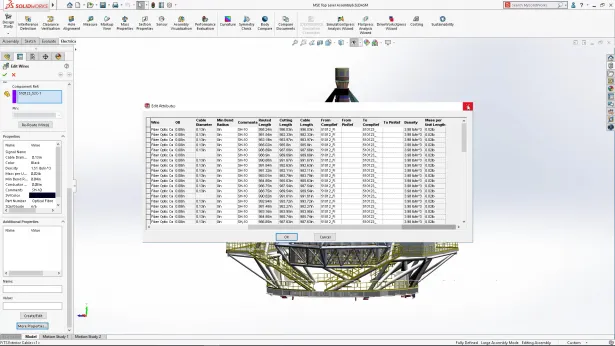

Aktualisierte Masseneigenschaften für Kabel und Leitungen im SOLIDWORKS 2020 Routing Modul
Nach Megans Leitartikel erinnert uns Mark Barrow daran, dass der Februar fast vorbei und der März gleich um die Ecke ist! Schafschur, warten Sie, es ist Feature Madness-Zeit, was bedeutet, dass Jeremy Regnerus als Nächstes mit Sport dran ist.
Jeremy Regnerus bei seinem Sportbericht, erläutert die Vorteile der 3DEXPERIENCE Plattform für SOLIDWORKS 2020
Die 3DEXPERIENCE Plattform und SOLIDWORKS 2020
Jeremy präsentiert seinen Sportbericht von einem Dashboard aus und teilt den Wert, den die 3DEXPERIENCE Plattform dem gesamten SNN News Team bringt. Er zeigt, wie Benutzer neue Apps auf der Plattform als Teil ihres Workflows nutzen können, während er eine neue, benutzerfreundlichere TV-Fernbedienung entwirft – etwas, das alle Sportbegeisterten brauchen.
SOLIDWORKS xShape
SOLIDWORKS xShape ist das 3D-Subdivision-Modellierungstool auf der 3DEXPERIENCE Plattform. Es ermöglicht Designern, komplexe organische Formen schnell und intuitiv zu erstellen, indem sie die einfache Push-Pull-Interaktion nutzen. Diese Technologie in SOLIDWORKS 2020 erweitert die Möglichkeiten der Freiformflächengestaltung und ist ideal für Industriedesigner, die Wert auf Ästhetik und Ergonomie legen.

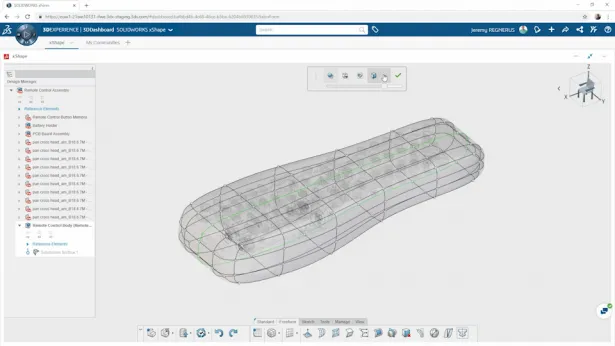

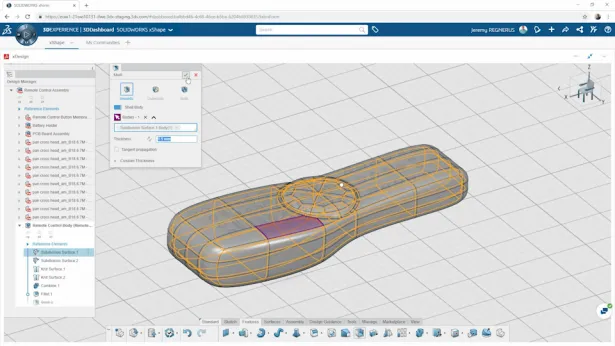

SOLIDWORKS xShape, das 3D-Subdivision-Modellierungstool auf der 3DEXPERIENCE Plattform
SOLIDWORKS xDesign
SOLIDWORKS xDesign ist ein browserbasiertes 3D-parametrisches Modellierungstool auf der 3DEXPERIENCE Plattform. Es bietet Flexibilität und Zugänglichkeit, da Benutzer von jedem Gerät und Standort aus auf ihre Konstruktionsprojekte zugreifen können. Mit xDesign können Ingenieure und Designer kollaborativ arbeiten und schnell iterative Designprozesse durchführen, ohne auf leistungsstarke Hardware angewiesen zu sein. Die Integration dieser Tools in SOLIDWORKS 2020 stärkt die Cloud-Fähigkeiten der Software.
SOLIDWORKS xDesign, ein browserbasiertes 3D-parametrisches Modellierungstool auf der 3DEXPERIENCE Plattform
3DEXPERIENCE Plattform Connector für SOLIDWORKS
Dieser Konnektor ermöglicht eine nahtlose Interoperabilität zwischen SOLIDWORKS und den 3DEXPERIENCE Plattform-Apps. Das bedeutet, dass Anwender ihre Daten und Projekte mühelos zwischen den Desktop- und Cloud-basierten Umgebungen austauschen können. Diese tiefe Integration in SOLIDWORKS 2020 schafft einen durchgängigen Workflow, der die Produktivität steigert und die Zusammenarbeit in Teams vereinfacht. Egal ob Sie an SOLIDWORKS 20 oder früheren Versionen arbeiten, die Verbindung zur 3DEXPERIENCE Plattform ist ein großer Schritt nach vorn.

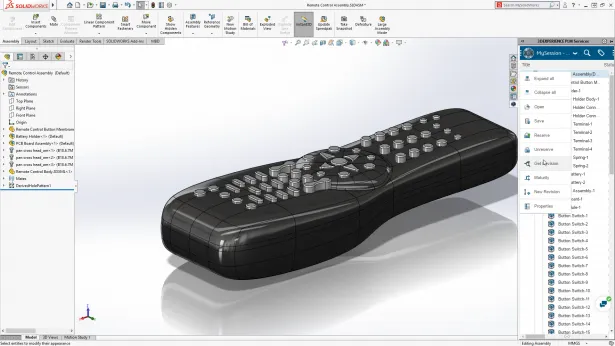

Fernbedienungsdesign mit nahtloser Interoperabilität zwischen SOLIDWORKS und 3DEXPERIENCE Plattform-Apps in SOLIDWORKS 2020
Zurück am SNN-Nachrichtentisch hat Jeremys Update Michael dazu inspiriert, “einzutauchen” und nach einer Herausforderung von Megan etwas Relevantes für die Zuschauer zu teilen.
Michael Steeves in Tauchausrüstung kündigt flexible Teile in SOLIDWORKS 2020 an
Mit all seiner Konzentration und seinem Talent liefert Michael ein Update darüber, wie das “Frühlingsfieber” den Planeten erfasst… besonders mit den Verbesserungen in SOLIDWORKS 2020.
Flexible Konstruktion und intelligente Zeichnungen
SOLIDWORKS 2020 bietet revolutionäre Neuerungen, die Ihre Konstruktionen flexibler und Ihre Zeichnungen effizienter machen.
Flexible Teile
Teile können nun in einer Baugruppe flexibel gemacht werden. Flexible Teile aktualisieren sich automatisch, wenn sich ihre Referenzen ändern. Mehrere Instanzen desselben Teils werden ohne Konfigurationen, Gleichungen oder separate Dateien gehandhabt. Diese Funktion ist ein Game-Changer für die Konstruktion von Produkten mit beweglichen Komponenten wie Dichtungen, Kabeln oder Federbälgen, da sie den Zeitaufwand für manuelle Anpassungen erheblich reduziert und die Genauigkeit der Baugruppen erhöht.

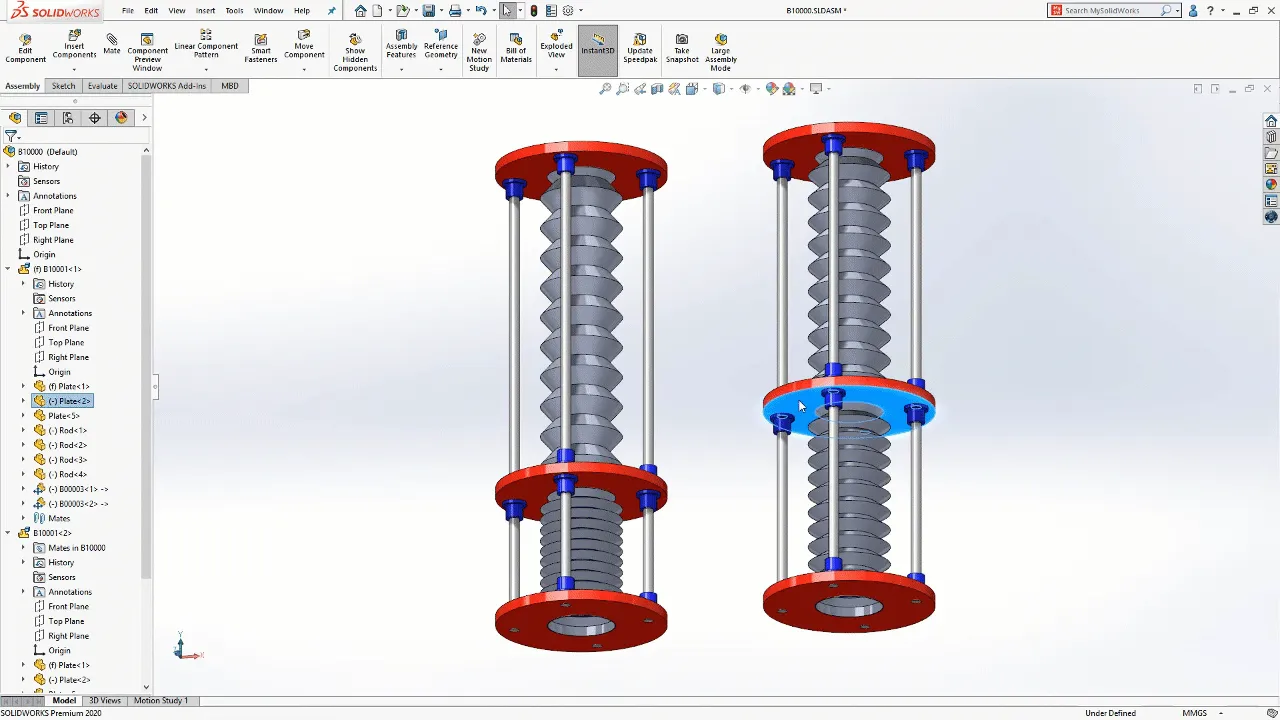

Animation einer flexiblen Balg-Komponente, die sich automatisch an Referenzänderungen in SOLIDWORKS 2020 anpasst
Ermutigt, dass das neueste Mitglied des Teams endlich zum Nachrichtenbeitrag beiträgt, geht Mark zur nächsten Eilmeldung von Yan Killy, dem investigativen Reporter von Channel 3, über.
Investigativer Reporter Yan Killy berichtet über exklusive Entwicklungen in SOLIDWORKS 2020
Yan hat einen leitenden Entwickler bei SOLIDWORKS aufgespürt, der zugestimmt hat, “anonym” eine große Entwicklung der nächsten Version durchsickern zu lassen.
Detaillierungsmodus für Zeichnungen
Eine neue Option in SOLIDWORKS 2020 ermöglicht das Öffnen Ihrer größten, mehrblättrigen Zeichnungen in Sekundenschnelle. Anmerkungen, Stücklistenballons, Ansichtserstellung, Bemaßungen und Toleranzen sind alle verfügbar. Es sind keine separaten Dateien erforderlich. Speichern Sie einfach, wenn Sie fertig sind; Speichern als PDF und DWG ist ebenfalls verfügbar. Dieser Detaillierungsmodus ist ein enormer Produktivitätsgewinn, insbesondere für Anwender, die mit komplexen und umfangreichen Zeichnungssätzen arbeiten, da er die Ladezeiten drastisch reduziert und ein reibungsloses Arbeiten ermöglicht.

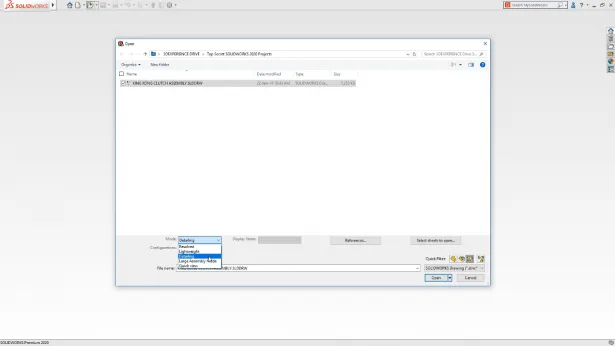

Schneller Detaillierungsmodus für große Zeichnungen in SOLIDWORKS 2020 für effizienteres Arbeiten

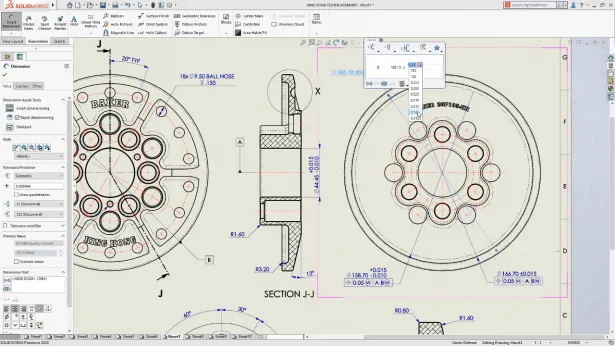

Verfügbarkeit von Anmerkungen und Bemaßungen im Detaillierungsmodus von SOLIDWORKS 2020

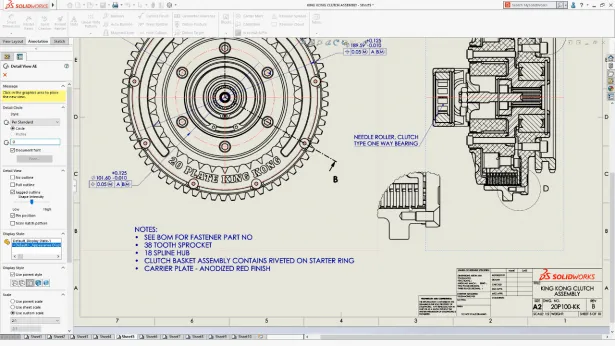

Speicheroptionen wie PDF und DWG im neuen Detaillierungsmodus von SOLIDWORKS 2020

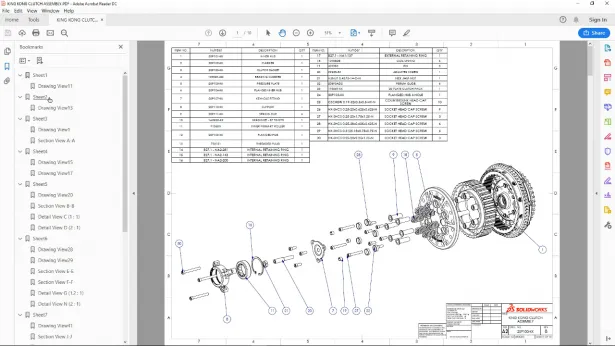

Erstellung und Bearbeitung von Ansichten im schnellen Detaillierungsmodus von SOLIDWORKS 2020
Unglücklicherweise, insbesondere für Yan, wurde die Anonymität seiner Quelle schnell aufgedeckt. Getreu Kurts Warnung fand sich Yan schnell “auf Eis”, konnte sich aber dank seiner umfassenden Erfahrung und technischen Fähigkeiten auf seine Daten für den Abschlussbericht verlassen.
Yan Killy im Gefrierschrank, ein humorvoller Verweis auf seine Enthüllungen zu SOLIDWORKS 2020
Zeichnungsmarkierungen
Markierungen sind jetzt in Zeichnungen mit Windows-Touch-fähigen Geräten verfügbar. Darüber hinaus erfordern Markierungen in Teilen, Baugruppen und Zeichnungen keine Windows-Touch-fähigen Geräte mehr. Das bedeutet, dass Benutzer Anmerkungen und Überarbeitungen direkt in ihren CAD-Dateien vornehmen können, was die Kommunikation und den Überprüfungsprozess erheblich vereinfacht.
Anmerkungsfunktionen in SOLIDWORKS 2020 Zeichnungen mit Windows-Touch-Geräten

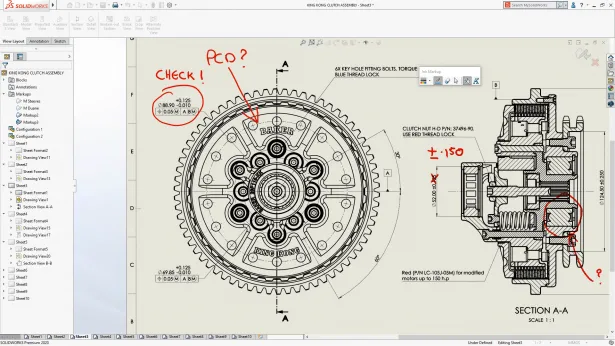

Markierungsfunktionen in SOLIDWORKS 2020 für Teile, Baugruppen und Zeichnungen ohne Touch-Gerät
Auch in eDrawings sind Markierungen in Teilen, Baugruppen und Zeichnungen jetzt verfügbar. Diese Funktion ermöglicht es allen Beteiligten, Designänderungen oder Kommentare direkt in der eDrawings-Datei zu hinterlassen, was eine reibungslose Zusammenarbeit über verschiedene Plattformen hinweg fördert und die Überprüfungsprozesse in SOLIDWORKS 2020 Projekten beschleunigt.
Verfügbarkeit von Markierungen in eDrawings für SOLIDWORKS 2020 Dokumente

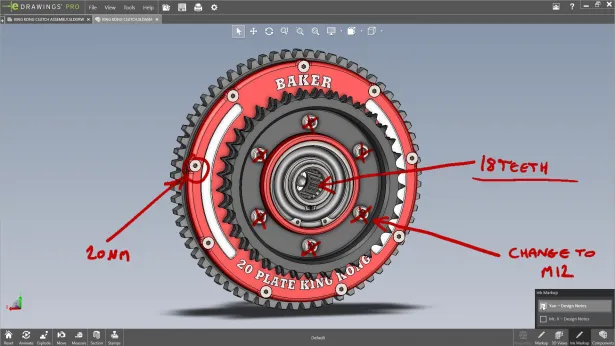

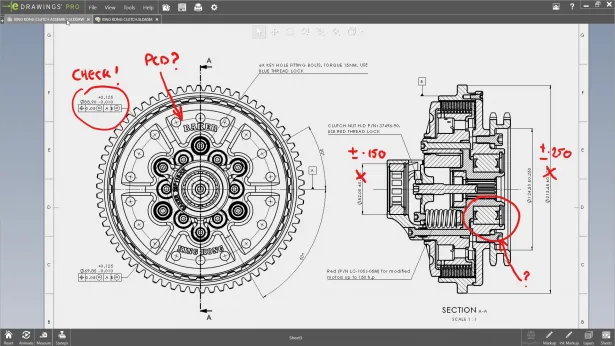

Beispiel für Anmerkungen in eDrawings, die aus SOLIDWORKS 2020 Dateien stammen

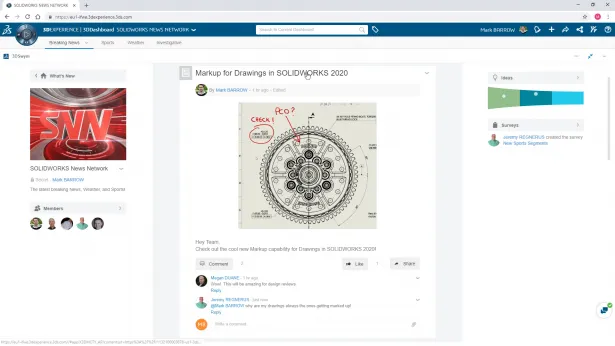

Detailansicht der Markierungsfunktionen in eDrawings, unterstützt durch SOLIDWORKS 2020
Die Kraft der 3DEXPERIENCE Plattform nutzen
Zusätzlich zu all den in dieser Ausgabe vorgestellten Funktionen möchten wir hervorheben, dass alles Gezeigte die 3DEXPERIENCE Plattform genutzt hat. Treffen Sie eine bessere Wahl als MILCH und sehen Sie sich alle Funktionen an, die heute verfügbar sind, darunter:
- Marketplace Make: Eine Plattform zur Verbindung von Designern und Herstellern.
- Drive: Cloud-Speicher und Dateiverwaltung für Ihre Konstruktionsdaten.
- Play: Ein Tool zur Visualisierung und Präsentation von 3D-Modellen.
- xDesign: Das browserbasierte 3D-parametrische Modellierungstool.
- Social Collaboration Services: Funktionen für die teamübergreifende Zusammenarbeit und Kommunikation.
Hubschrauber-Modellierung zur Demonstration der Vielseitigkeit der 3DEXPERIENCE Plattform und SOLIDWORKS 2020
Fazit: Die Zukunft des Designs mit SOLIDWORKS 2020
Die Vorschau auf SOLIDWORKS 2020 bei der SOLIDWORKS World 2019 hat einen faszinierenden Einblick in die kommenden Innovationen gegeben. Von der präzisen Torsionskontrolle bei Splines über den effizienten Detaillierungsmodus für Zeichnungen bis hin zu den flexiblen Teilen und der tiefen Integration der 3DEXPERIENCE Plattform – die nächste Version verspricht, die Art und Weise, wie Sie konstruieren, erheblich zu verbessern.
Als Erinnerung: Alles, was während der Live-Präsentation bei der SOLIDWORKS World gezeigt und in diesem Blogbeitrag geteilt wurde, ist eine TECHNOLOGIE-VORSCHAU. Neue Funktionen ändern sich ständig, bis sie vollständig geprüft sind, und es wird nicht garantiert, dass sie in der nächsten Version enthalten sein werden. Bleiben Sie dran für weitere Updates und erfahren Sie, wie SOLIDWORKS 2020 Ihre Produktivität steigern kann.
