Solidworks Cam 2020 ist eine Schlüsselkomponente der umfassenden Design-to-Manufacturing-Lösung von SOLIDWORKS. Entwickelt, um die Effizienz und Produktivität in der Fertigung positiv zu beeinflussen, bietet diese Version eine Reihe bedeutender Verbesserungen. Basierend auf der leistungsstarken CAMWorks-Technologie, bringt SOLIDWORKS CAM 2020 als vollständige 2,5-Achsen-CAM-Lösung entscheidende Neuerungen, die Ihre Arbeitsabläufe optimieren und die Präzision Ihrer Fertigungsprozesse steigern.
Messtasterfunktionen für präzisere und schnellere Einrichtung
Die Integration von Messtasterfunktionen ist ein großer Schritt zur Steigerung der Produktivität. Viele moderne Maschinen, von Tormach bis Matsuura, verfügen über Messtasterfähigkeiten, die die Bearbeitung schneller, einfacher und wiederholbarer machen. Die neue Messtasterfunktionalität in SOLIDWORKS CAM 2020 beschleunigt den Einrichtungs- und Fertigungsprozess erheblich.
Stellen Sie sich vor, Sie müssen zehn Teile aus einem rechteckigen Rohblock bearbeiten. Zunächst müssen Sie den Nullpunkt oder Programmursprung bestimmen. Durch die Nutzung der Messtasterfunktionen können Sie diesen Nullpunkt bei jedem Programmlauf automatisch finden. Dies bedeutet, dass Sie bei jedem Teilewechsel automatisch eine Messtasterroutine ausführen können – ein äußerst wiederholbarer Prozess. Darüber hinaus müssen Sie sich keine Sorgen über unterschiedliche Kenntnisstände der Bediener beim Schichtwechsel machen, da die Maschine den gleichen Nullpunkt jedes Mal automatisch lokalisiert.
Um die Messtasterfunktionen noch einfacher und flexibler zu gestalten, wurden gängige Feature-Typen wie Einzelpunkt, Tasche, Zapfen, 3-Punkt-Zapfen und 3-Punkt-Bohrung in SOLIDWORKS CAM Professional hinzugefügt. Diese Funktionen sind als Produktivitätspaket zu verstehen, das Sie auf die nächste Stufe von Geschwindigkeit und Effizienz bringt.
Innovatives Laschenschneiden: Mehr Stabilität, weniger Ausschuss
Das Laschenschneiden ist eine wichtige Verbesserung auf mehreren Ebenen. Ob Sie Luft- und Raumfahrtteile herstellen oder Teile auf dem Plasmaschneidtisch bearbeiten, der aktuelle Trend ist, so viel wie möglich zu bearbeiten, ohne dass das Teil herausfällt (Fräsen) oder nach oben kippt (2D-Schneiden). Dies hilft, das Teil nicht zu ruinieren, das Werkzeug nicht zu brechen oder die Maschine nicht zu beschädigen – alles Dinge, die Kosten verursachen und den Fortschritt verlangsamen.
In der Vergangenheit mussten Laschen manuell gezeichnet werden. Die neue Option für das Laschenschneiden in SOLIDWORKS CAM 2020 fügt jetzt automatisch Mikrostege oder Laschen basierend auf dem Teilprofil ein und aktualisiert diese parametrisch entsprechend Geometrieänderungen. Dies eliminiert viele zusätzliche Schritte und führt zu einer erheblichen Zeitersparnis und erhöhten Prozesssicherheit.
Personalisierung der Technologiedatenbank
Die Anpassung von Einstellungen, um elektronische Geräte einfach bedienbar und einzigartig zu machen, ist heutzutage Standard. Ähnlich können Sie in SOLIDWORKS CAM 2020 jetzt eine maßgeschneiderte Technologiedatenbank erstellen, die auf Ihre Arbeitspräferenzen zugeschnitten ist.
Ein angepasstes Format kann gespeichert und wiederverwendet werden, oder Sie können zusätzliche Formate entwickeln, basierend darauf, wie Sie Ihre einzigartigen Maschinen bearbeiten. Diese neue Funktionalität ermöglicht es Ihnen, ein Format zu erstellen, das für Sie sinnvoll ist, während Sie Regeln in einer Datenbank generieren, die für Ihre tatsächliche Arbeitsweise optimiert ist. Beim Speichern oder Wiederherstellen von Formateinstellungen stellen Sie bitte sicher, dass SOLIDWORKS CAD nicht aktiv ist, um Probleme zu vermeiden.

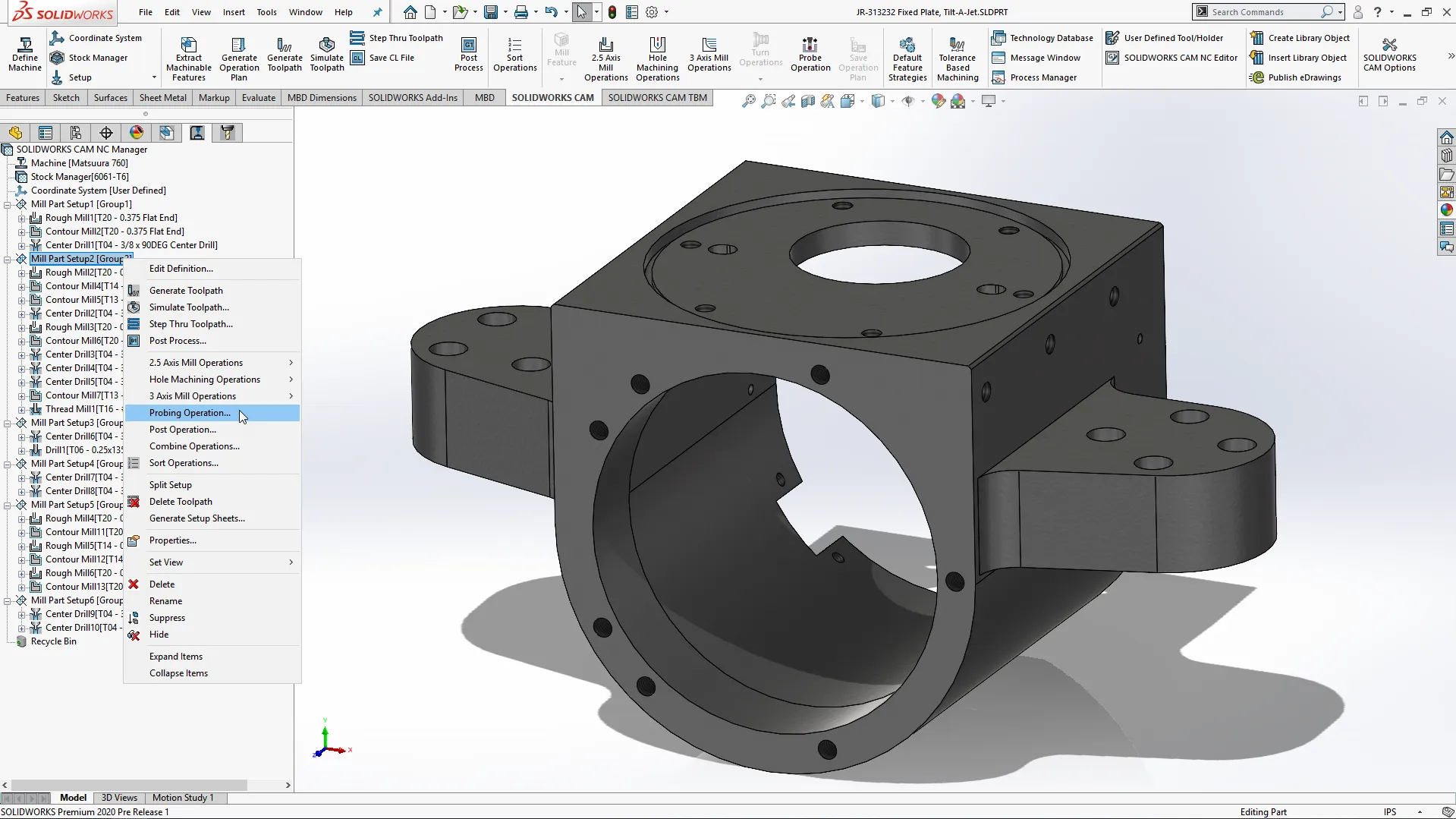

Screenshot von SOLIDWORKS CAM 2020
Konisches Mehrpunkt-Gewindewerkzeug für verbesserte Flexibilität
SOLIDWORKS-Benutzer verwenden Mehrpunkt-Gewindewerkzeuge häufiger, da sie schneller und effizienter sind als die Verwendung nur gerader Gewindewerkzeuge in Einzel- oder Mehrpunktkonfigurationen. Das neue konische Mehrpunkt-Gewindewerkzeug, das jetzt in der Bibliothek verfügbar ist, ermöglicht es, den Gewindewinkel an konische Bohrungen anzupassen. Sie haben die Flexibilität, zwischen Einzelpunkt-, benutzerdefinierten oder automatischen konischen Gewinden zu wählen, was die Fertigung komplexer Teile vereinfacht.
Für detaillierte Informationen zu Lizenzkosten können Sie sich auch über SolidCAM Kosten informieren, um einen Vergleich der verschiedenen CAM-Lösungen zu erhalten.
Universeller Postprozessor-Generator (UPG)
Der Universelle Postprozessor-Generator (UPG) ermöglicht nun mehr Routinen. Wenn Sie Ihre Postprozessoren erstellen oder bearbeiten möchten, ermöglicht die neue Version des UPG die Nutzung der neuesten Funktionen von SOLIDWORKS CAM. Dies stellt sicher, dass Ihre Bearbeitungsprozesse optimal auf Ihre spezifischen Maschinen und Anforderungen zugeschnitten sind.
Die Versionen SOLIDWORKS 2019 2020 bieten ebenfalls zahlreiche Verbesserungen, die in Kombination mit SOLIDWORKS CAM 2020 Ihr gesamtes Design- und Fertigungs-Ökosystem stärken.
Fazit
SOLIDWORKS CAM 2020 setzt neue Maßstäbe in der CAM-Software, indem es Anwendern verbesserte Messtasterfunktionen, automatisiertes Laschenschneiden, tiefgreifende Anpassungsmöglichkeiten, vielseitige Gewindewerkzeuge und einen erweiterten Postprozessor-Generator bietet. Diese Neuerungen tragen maßgeblich zur Steigerung der Effizienz, Präzision und Flexibilität in Ihrer Fertigung bei. Wir schätzen Ihr konstruktives Feedback sehr, denn es ist entscheidend für die kontinuierliche Weiterentwicklung und Verbesserung unserer Software. Teilen Sie uns gerne Ihre Meinungen und Verbesserungsvorschläge im Kommentarbereich mit!
Michael Buchli
