SolidWorks ist unbestreitbar eine der führenden CAD-Softwarelösungen auf dem Markt, die für ihre parametrische Modellierung, Baugruppenkonstruktion und die Erstellung detaillierter Zeichnungen geschätzt wird. Die Arbeit mit Beziehungen und präzisen Bemaßungen ist integraler Bestandteil des Workflows vieler Ingenieure und Designer. Doch trotz seiner Popularität war SolidWorks traditionell an die Betriebssysteme Windows und macOS gebunden. Dies stellte eine erhebliche Hürde für eine wachsende Zahl von Anwendern dar, die die Stabilität, Sicherheit und Anpassungsfähigkeit von Linux-Distributionen wie Ubuntu, openSUSE Leap oder Fedora bevorzugen.
Dieser Artikel beleuchtet ein innovatives Projekt, das es sich zur Aufgabe gemacht hat, genau dieses Problem zu lösen: die Nutzung von SolidWorks auf Ubuntu und anderen Linux-Systemen. Das Ziel ist es, eine Brücke zwischen der leistungsstarken CAD-Software und der flexiblen Linux-Umgebung zu schlagen und so die Grenzen der traditionellen Software-Nutzung zu erweitern.
Warum SolidWorks für Ingenieure und Designer unverzichtbar ist
SolidWorks hat sich als Standardwerkzeug in vielen Branchen etabliert, von der Produktentwicklung über den Maschinenbau bis hin zur Architektur. Seine intuitive Benutzeroberfläche und die umfassenden Funktionen ermöglichen es Anwendern, komplexe 3D-Modelle zu erstellen, Baugruppen zu simulieren und Fertigungszeichnungen zu generieren. Die Möglichkeit, Abhängigkeiten und Abmessungen präzise zu steuern, ist entscheidend für die Genauigkeit und Effizienz im Designprozess.
Viele Fachleute sind auf SolidWorks angewiesen, um ihre täglichen Aufgaben zu bewältigen und innovative Produkte zu entwickeln. Die Leistungsfähigkeit der Software in Bereichen wie FEM (Finite-Elemente-Methode), Strömungssimulation und Bewegungsstudien macht sie zu einem unverzichtbaren Werkzeug für detaillierte Analysen und Optimierungen. Die Exklusivität auf Windows und macOS war jedoch für viele Linux-Enthusiasten immer ein Dorn im Auge.
Die Herausforderung: SolidWorks und das Linux-Dilemma
Für Anwender, die Linux als ihr primäres Betriebssystem nutzen, war die fehlende native SolidWorks-Unterstützung ein echtes Dilemma. Dies zwang sie oft zu Kompromissen: die Installation eines Dual-Boot-Systems, das zwischen Linux und Windows wechselt, oder die Ausführung von SolidWorks in einer virtuellen Maschine. Beide Ansätze bringen Nachteile mit sich. Dual-Boot ist umständlich und erfordert häufige Neustarts, während virtuelle Maschinen oft mit Leistungseinbußen, insbesondere bei grafikintensiven CAD-Anwendungen, zu kämpfen haben.
Diese Einschränkungen motivierten zur Entwicklung einer Lösung, die es ermöglicht, SolidWorks unter Linux reibungsloser zu nutzen. Die Idee war, eine Möglichkeit zu finden, die die Stärken von Linux mit der Notwendigkeit kombiniert, branchenübliche Software zu verwenden, ohne dabei auf eine Windows-Umgebung angewiesen zu sein. Für viele ist die Nutzung freier und quelloffener Betriebssysteme ein Grundsatz, der nicht für proprietäre Software aufgegeben werden sollte. Manchmal benötigt man im professionellen Alltag neben technischen Lösungen auch Unterstützung bei der Verwaltung, beispielsweise für geschäftliche Angelegenheiten wie die [steuererklärung lexoffice](https://shocknaue.com/steuererklarung-lexoffice/).
Die innovative Lösung: SolidWorks unter Linux mit Wine
Die Antwort auf das Linux-Dilemma fand sich in Wine. Wine ist kein Emulator, sondern eine Kompatibilitätsschicht, die es ermöglicht, Windows-Anwendungen direkt auf Linux-Systemen auszuführen. Dies eliminiert die Notwendigkeit einer vollständigen virtuellen Maschine und bietet oft eine bessere Leistung, da die Software direkter auf die Hardware zugreifen kann.
Mit Hilfe dieses eleganten Werkzeugs eröffnete sich die Möglichkeit, SolidWorks auch ohne Windows oder macOS zu nutzen. Das Projekt zielt darauf ab, eine Umgebung zu schaffen, in der selbst komplexe CAD-Aufgaben wie einfache FEM-, Fluid- und Bewegungssimulationen auf Linux durchgeführt werden können. Dies stellt einen bedeutenden Fortschritt dar und verspricht eine größere Flexibilität für Anwender, die Linux als ihre bevorzugte Arbeitsplattform sehen.
SolidWorks auf Linux – Bannerbild des Projekts
Die Vision hinter diesem Projekt ist es, Ingenieuren, Studenten und Designern die Freiheit zu geben, ihre bevorzugten Betriebssysteme zu verwenden, ohne auf essenzielle Software verzichten zu müssen. Es ist ein Schritt in Richtung einer offeneren und flexibleren Softwarelandschaft in der Konstruktion und Entwicklung.
Installation und Voraussetzungen: Starten Sie Ihr CAD-Projekt auf Linux
Um SolidWorks auf Ubuntu oder anderen unterstützten Linux-Distributionen zum Laufen zu bringen, sind einige Voraussetzungen zu beachten. Das Projekt stellt Skripte bereit, die den Installationsprozess erheblich vereinfachen.
Hardware- und Software-Anforderungen:
- Internetverbindung: Eine stabile Kabel-/DSL-Geschwindigkeit wird empfohlen.
- Aktuelle Linux-Distribution: Das System sollte eine aktuelle LTS-Version von Ubuntu, Fedora, Debian, Manjaro oder openSUSE Leap sein und vollständig aktualisiert sein.
- Neuester Grafiktreiber: Ein aktueller Grafiktreiber ist entscheidend für die reibungslose Darstellung und Leistung von CAD-Software.
- Erforderliche Pakete: Eine Reihe von Paketen muss installiert sein, darunter
p7zip,p7zip-full,p7zip-rar,curl,wget,winbind,cabextract,wine,wine-mono,wine_geckoundwinetricks. Diese werden größtenteils durch das Installationsskript automatisch verwaltet.
Erste Schritte zur Installation:
Bevor Sie mit der Installation beginnen, ist es ratsam, die umfassende Dokumentation auf GitHub zu konsultieren. Diese bietet detaillierte Anweisungen und potenzielle Lösungsansätze für häufige Probleme.
Dokumentation prüfen: Besuchen Sie die GitHub-Dokumentation, um sich vorab zu informieren.
Installation über das Terminal: Öffnen Sie ein Terminal und führen Sie den folgenden Befehl aus:
cd ~/Downloads && wget -N -O solidworks-install.sh https://raw.githubusercontent.com/cryinkfly/SOLIDWORKS-for-Linux/main/files/builds/stable-branch/bin/install.sh && mv install.sh solidworks-install.sh && chmod +x solidworks-install.sh && ./solidworks-install.shDieser Befehl lädt das Installationsskript herunter, macht es ausführbar und startet den Installationsprozess. Es wird empfohlen, mit den stabilen Builds zu beginnen, wenn Sie neu in diesem Bereich sind. Entwicklungs-Builds sind ebenfalls verfügbar, können aber weniger stabil sein.
Problembehandlung: Sollte die Installation bei den Sprachdateien hängen bleiben, gibt es bereits einen entsprechenden Issue auf GitHub, der Hilfestellung bietet. Es ist wichtig zu beachten, dass das Skript kontinuierlich weiterentwickelt wird.
SolidWorks Benutzeroberfläche unter Ubuntu Linux
Funktionalität und Leistung: Was Sie erwarten können
Das Projekt hat sich das Ziel gesetzt, so viele SolidWorks-Funktionen wie möglich unter Linux lauffähig zu machen. Bisher wurde bestätigt, dass die Installation erfolgreich funktioniert. Darüber hinaus wurden bestimmte Arbeitsbereiche und Funktionen getestet, darunter einfache FEM-, Fluid- und Bewegungssimulationen. Dies deutet darauf hin, dass für viele grundlegende und mittelschwere Konstruktions- und Analyseaufgaben die Lösung bereits praktikabel ist.
Obwohl das Skript noch in der Entwicklung ist, zeigt es bereits großes Potenzial. Die Community-Mitarbeit spielt eine entscheidende Rolle bei der Identifizierung und Behebung von Problemen sowie bei der Erweiterung der unterstützten Funktionalitäten. Engagierte Nutzer, die ihre Erfahrungen teilen und zum Projekt beitragen, sind maßgeblich für dessen Erfolg.

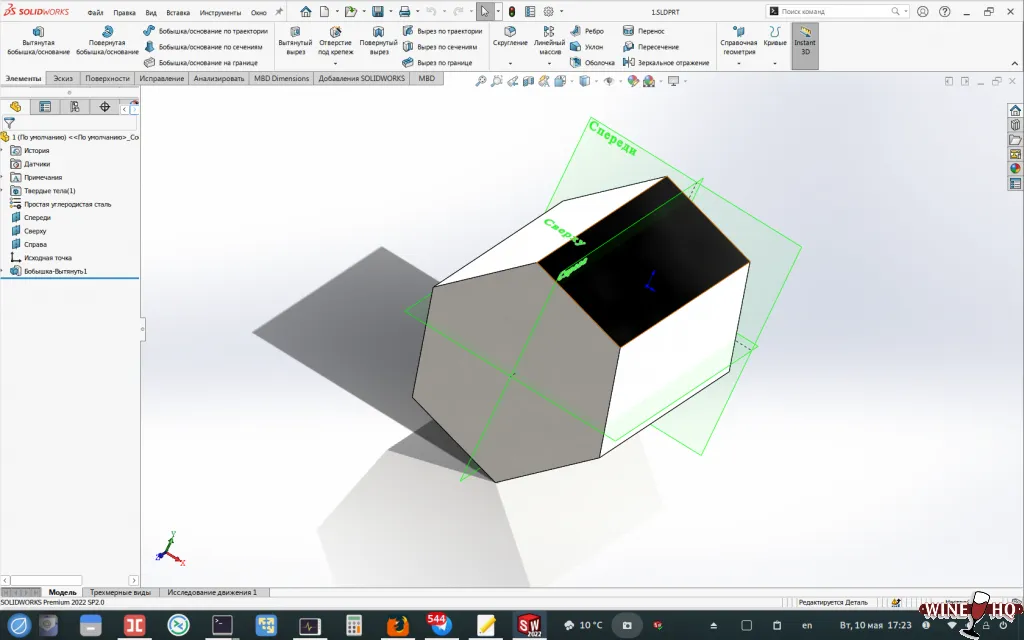

Ein 3D-Modell in SolidWorks auf einem Linux-System
Für Fragen, Anregungen oder Probleme steht Ihnen der Projektinitiator über die Issue-Funktion auf GitHub oder über seine Website zur Verfügung. Diese offene Kommunikationskultur fördert die Weiterentwicklung und Verbesserung des Projekts. Ein besonderer Dank gilt allen, die bereits bei der Realisierung von SolidWorks auf Linux geholfen haben.
Ansicht einer SolidWorks Baugruppe auf Ubuntu
Lizenzierung und wichtige Hinweise
Es ist von entscheidender Bedeutung zu verstehen, dass dieses Skript eine technische Lösung bietet, um SolidWorks auf Ihrem Linux-System zu installieren und auszuführen. Es richtet die erforderlichen Pakete und Programme ein, damit die Software funktioniert. Es ersetzt jedoch nicht den Erwerb einer gültigen Lizenz für SolidWorks. Sie müssen die erforderlichen Lizenzen direkt vom Hersteller von SolidWorks beziehen. Das Projekt gewährleistet lediglich die technische Lauffähigkeit, nicht die Lizenzierung.

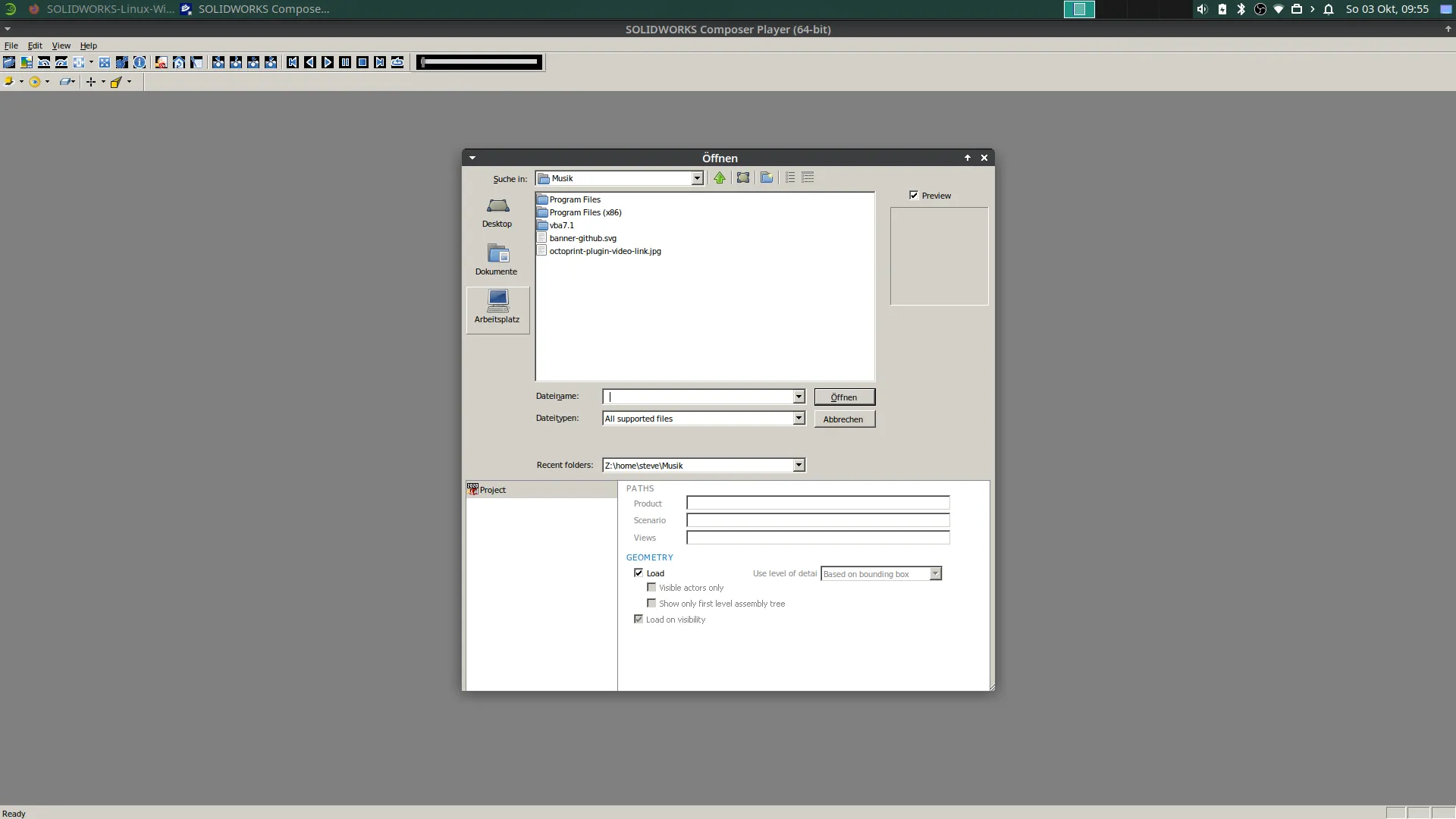

SolidWorks Composer Player Dateibrowser unter Linux
Alle Skripte des Projekts stehen unter der MIT-Lizenz. Weitere Informationen hierzu finden Sie in der LICENSE.md Datei.
Fazit
Das Projekt “SolidWorks für Linux” bietet eine vielversprechende Lösung für alle, die die leistungsstarke CAD-Software auf ihren bevorzugten Linux-Distributionen nutzen möchten. Es überwindet die traditionellen Hürden der Plattformexklusivität und eröffnet neue Möglichkeiten für Ingenieure und Designer. Durch die Nutzung von Wine wird ein praktischer Workaround geschaffen, der eine nahezu native Leistung ermöglicht und die Notwendigkeit von Dual-Boot-Systemen oder ressourcenintensiven virtuellen Maschinen reduziert.
Wenn Sie ein Linux-Anwender sind, der SolidWorks benötigt, ist dies eine hervorragende Gelegenheit, die Grenzen Ihrer Arbeitsumgebung zu erweitern. Tauchen Sie ein in die Dokumentation, probieren Sie die stabilen Builds aus und werden Sie Teil einer wachsenden Community, die daran arbeitet, Solidworks Ubuntu zu einer praktikablen Realität zu machen. Ihre Erfahrungen und Ihr Feedback sind entscheidend für den weiteren Erfolg dieses spannenden Projekts.
